FTDI  FT4232H MINI MDL  USB na Sériový/MPSSE Vývojový Modul, Dodejte USB do Cílového Designu, Čtyři Rozhraní

Výrobce:
FTDI FTDI
Č. dílu výrobce:
FT4232H MINI MDL
Objednací kód:
1697466
Technický list:
Zobrazit všechny technické dokumenty

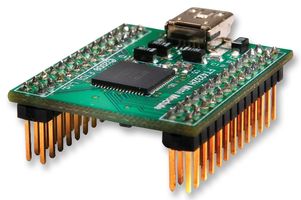

FTDI FT4232H MINI MDL
360°

Obrázky mají pouze ilustrativní charakter. Prosím projděte si popis produktu.

Přehled produktu

FT4232H Mini Module je USB-na-sériový MPSSE vývojový modul, který využívá FT2232H USB Hi-Speed čtyřportový čip, který ovládá veškeré USB signálování a protokoly. Je ideální pro vývojové účely a rychlé posouzení funkčnosti přidáním USB do cílového návrhu. Toto zařízení obsahuje čtyři rozhraní, které mohou být nastaveny pro asynchronní nebo synchronní sériové nebo paralelní FIFO rozhraní. Dva z těchto mají možnost být nezávisle nakonfigurované jako MPSSE engine. Toto umožňuje FT4232H pracovat jako dva UART/Bit-Bang porty plus dva MPSSE enginy, použité k emulaci JTAG, SPI, I2C, Bit-bang nebo jiných synchronních sériových módů.
  • USB 2.0 Hi-Speed kompatibilní
  • Redukovaný čas vývoje
  • Rychlá integrace do existujících systémů
  • USB napájení a není třeba externího napájecího zdroje
  • Založeno na USB Hi-Speed FT4232H zařízení
  • Celý USB protokol spravován USB modulem
  • Malý USB Typ B konektor, běžný na mnoha komerčních zařízeních
  • Asynchronní Sériové datové přenosy od 300 baud do 12 Mbaud na TTL úrovních
  • Synchronní Sériové (MPSSE) přenosové rychlosti až 30Mbps na JTAG, SPI a I2C
  • Kompatibilní s UHCI / OHCI / EHCI hostitelským řadičem

Informace o produktu

Použití Modulu:
Souhlasí Se Standardem:
Podporované Zařízení:
FT4232H
Rozhraní Modulu:
Napájecí Napětí Min:
Napájecí Napětí Max:
Produktová Řada:
-
SVHC:
No SVHC (12-Jan-2017)

Vyhledat podobné produkty  seskupené podle společných atributů

Aplikace

  • Komunikace & Sítě
  • Průmyslový

Legislativa a životní prostředí

Země původu:
China

Country in which last significant manufacturing process was carried out

Vyhovuje směrnici RoHS:
Ano
Tarif č.:
84733020
Hmotnost (kg):
.013812
