                      15134-0501

                      Sestava Kabelu, 5Poz., PicoBlade Zásuvka na PicoBlade Zásuvku, 5 Cest, 1.25 mm, 1 Řad, 100 mm

                      MOLEX 15134-0501
                      Obrázky mají pouze ilustrativní charakter. Prosím projděte si popis produktu.
                      VýrobceMOLEX
                      Č. dílu výrobce15134-0501
                      Objednací kód2913936
                      Produktová ŘadaPicoBlade OTS 15134 Series
                      Alternativní označeníGTIN UPC EAN: 889056871167
                      Technický list

                      Data Sheet

                      Zobrazit všechny technické dokumenty
                      722 Skladem

                      1 500 Nyní si můžete rezervovat zásoby na skladě

                      Dodání do 1 až 2 pracovních dnů
                      Objednávky do 17:00, standardní doručení
                      Množství
                      1+131.168 Kč
                      10+107.342 Kč
                      100+94.552 Kč
                      250+92.796 Kč
                      500+90.790 Kč
                      1000+89.034 Kč
                      Cena za:Každý
                      Minimálně: 1
                      Více: 1
                      131.17 Kč (bez DPH)
                      Přidat č. dílu / poznámku k řádku
                      Přidáno do potvrzení objednávky, faktury a expedice pouze pro tuto objednávku.
                      Toto číslo bude přidáno do kolonky Potvrzení objednávky, Faktury, Zásilky, Webového potvrzovacího emailu a Produktového štítku.

                      Informace o produktu

                      VýrobceMOLEX
                      Č. dílu výrobce15134-0501
                      Objednací kód2913936
                      Produktová ŘadaPicoBlade OTS 15134 Series
                      Alternativní označeníGTIN UPC EAN: 889056871167
                      Technický list

                      Data Sheet

                      Konektor na KonektorPicoBlade Zásuvka na PicoBlade Zásuvku
                      Druh Konektoru APicoBlade 5 Pólová Zásuvka
                      Druh Konektoru BPicoBlade 5 Pólová Zásuvka
                      Počet Pozic5Cest
                      Rozteč Konektoru1.25mm
                      Počet Řad1 Řad
                      Délka Kabelu - Metrický100mm
                      Délka Kabelu - Imperální3.9"
                      Produktová ŘadaPicoBlade OTS 15134 Series
                      Velikost Vodiče28AWG
                      Barva PláštěČerná
                      SVHCNo SVHC (21-Jan-2025)

                      Přehled produktu

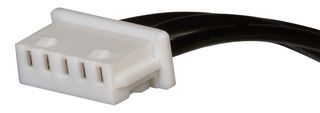

                      15134-0501 od Molex je PicoBlade, jednořadá standardní sestava 100 mm kabelu samice-samice s přírodní barvou a s 5 póly. Tato PicoBlade na PicoBlade off-the-shelf (OTS) sestava kabelu podporuje design uživatele pro prototypování i globální výrobu. Jednořadá konfigurace bod-na-bod, podporující jak vývojové tak i produkční programy. Konfigurace mapy pin-na-pin redukuje potřebu designu rozložení kabelu. Umožňuje také snadný design, prototypování a výrobu.

                      • Postaveno s využitím UL1061 diskrétních vodičů
                      • Kratší doba návrhu a méně prostředků potřebných pro použití
                      • Zabudovaná ISO a TS-16949 certifikované vlastnosti a vyhovuje současným standardům na trhu
                      • Maximální jmenovité napětí 125V a maximální jmenovitý proud 1A
                      • 20mohm odpor kontaktů, 250VAC dielektrická odolnost napětí, 10Mohm izolační odpor
                      • Rozsah provozní teploty od -40 do +85 °C
                      • Spojuje se s PicoBlade 53261, 53047, 53398, 53048 headery
                      • Polyesterová pryskyřice, materiál z fosforového bronzu s pocínováním na spojení a zakončení

                      Technické specifikace

                      Konektor na Konektor

                      PicoBlade Zásuvka na PicoBlade Zásuvku

                      Druh Konektoru B

                      PicoBlade 5 Pólová Zásuvka

                      Rozteč Konektoru

                      1.25mm

                      Délka Kabelu - Metrický

                      100mm

                      Produktová Řada

                      PicoBlade OTS 15134 Series

                      Barva Pláště

                      Černá

                      Druh Konektoru A

                      PicoBlade 5 Pólová Zásuvka

                      Počet Pozic

                      5Cest

                      Počet Řad

                      1 Řad

                      Délka Kabelu - Imperální

                      3.9"

                      Velikost Vodiče

                      28AWG

                      SVHC

                      No SVHC (21-Jan-2025)

                      Technické dokumenty (4)

                      Drawing EN

                      Product Change Notice EN

                      Manufacturer Catalogue EN

                      Technical Data Sheet EN

                      Legislativa a životní prostředí

                      Země původu:
                      Country in which last significant manufacturing process was carried outZemě původu:
                      India
                      Country in which last significant manufacturing process was carried out
                      Tarif č.:85444290
                      US ECCN:EAR99
                      EU ECCN:NLR
                      Vyhovuje směrnici RoHS:Ano

                      RoHS

                      Vyhovuje směrnici RoHS o ftalátech:Ano

                      RoHS

                      SVHC:No SVHC (21-Jan-2025)
                      Stáhnout osvědčení o shodě

                      Osvědčení o shodě

                      Hmotnost (kg):.0002
