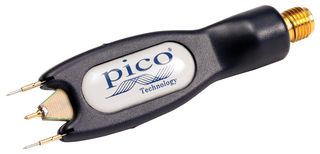

PICOCONNECT 913 od Pico Technology je PicoConnect 900 série, AC spojená, 4 GHz, RF, mikrovlnná a pulzní pasivní sonda. Tato málo invazivní, vysokofrekvenční pasivní sonda je navržena pro mikrovlnné aplikace, kde dodává neporovnatelný výkon a flexibilitu s nízkou cenou. Má schválení pro stupeň znečištění 2, schopnost pulzů s vysokým činitelem výkyvu, špičkovou nekorigovanou odezvu pulz/oko a rušení pulz/oko. Sonda využívá unikátní DPS konstrukci pro vytvoření extrémně nízké kapacity, koplanární mikrovlnné integrity a robustní spolehlivosti. Nabízí tenký design pro uchopení prsty pro přesná a stálá měření nebo pájení v jemném rozsahu. Tato sonda může být použita s jakýmkoliv osciloskopem, který podporuje standardní 50 ohm sondy, včetně 12 GHz PicoScope 9200 série, 20 GHz PicoScope 9300 série a PicoScope 6000 série osciloskopů v reálném čase. Vyhovuje EN61010-031:2002+A1 2008 bezpečnostním požadavkům pro sestavy sond držené v ruce, pro elektrické měření a testování.

• Vysoký dynamický rozsah, nízký šum, implicitní linearitu a dlouhodobou plochost pasivního designu
• Vyměnitelné SMA hlavice sondy s hodnotami dělení 10:1, 8Gb/s maximální využitelná přenosová rychlost
• 2.6Gb/s maximální využitelná přenosová rychlost (3. harmonická) a 1.6Gb/s (5. harmonická)
• 440 ohm impedance hrotu sondy (nominální), 0.4pF kapacita hrotu sondy (maximum)
• Méně než ±0,18 dB (±2,1 %) přesnost pro linku Z0 = 40 až 60 a méně než 87.5ps doba přechodu
• Stálé napětí 10 V AC RMS, rozsah nadmořské výšky až do 2000 m a plochost (±0,5 dB) 240 KHz až 2 GHz
• Rozměry hlavice sondy jsou 68 mm x 19 mm x 11 mm, nominální rozteč hrotu sondy 5 mm a váha 5 g
• 245ohm výstupní impedance (pro impedanci testovacího uzlu 50 ohm), 2nV/√Hz přidaný šum napětí při 23 °C
• Tolerantní vůči vysokým rychlostem přeběhu vstupu, zodolněné vůči EM výboji, bez charakteristik saturace & obnovy
• Rozsah provozní teploty od 0 do 50 °C, rozsah nekondenzující provozní vlhkosti od 5 do 80 % RH

Obsah

PicoConnect 913 hlavice sondy, precizní 60 cm 085 kabel s nízkými ztrátami, SMA na BNC adaptér, příručka rychlého startu, sada náhradních pozlacených sond a zemnících hrotů, dvě cívky pájecího pozlaceného vodiče, úložné a přenášecí pouzdro.
