TEN 25-2422
Izolovaný DC/DC Měnič pro Mont na Des, Kov Pouz, Skrz Desku, 25 W, 12V, 1,25 A, -12V, 1,25 A

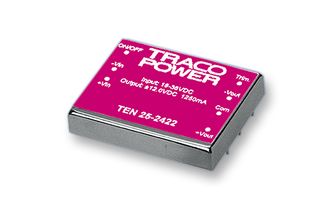

Obrázky mají pouze ilustrativní charakter. Prosím projděte si popis produktu.
VýrobceTRACO POWER
Č. dílu výrobceTEN 25-2422
Objednací kód1204995
Produktová ŘadaTEN 25 Series
Technický list
18 Skladem
Potřebujete další?
Dodání do 1 až 2 pracovních dnů
Objednávky do 17:00, standardní doručení
| Množství | |
|---|---|
| 1+ | 1 814.789 Kč |
| 10+ | 1 526.369 Kč |
| 25+ | 1 493.514 Kč |
| 50+ | 1 469.186 Kč |
| 100+ | 1 445.360 Kč |
Cena za:Každý
Minimálně: 1
Více: 1
1 814.79 Kč (bez DPH)
Přidat č. dílu / poznámku k řádku
Přidáno do potvrzení objednávky, faktury a expedice pouze pro tuto objednávku.
Toto číslo bude přidáno do kolonky Potvrzení objednávky, Faktury, Zásilky, Webového potvrzovacího emailu a Produktového štítku.
Informace o produktu
VýrobceTRACO POWER
Č. dílu výrobceTEN 25-2422
Objednací kód1204995
Produktová ŘadaTEN 25 Series
Technický list
Schválení Napájecího ZdrojeITE
Druh DC / DC MěničeDIP
Vstupní Poměr2:1
Výstupní Výkon Max25W
Počet Výstupů2 Výstup
Výstupní Napětí - Výstup 112V
Výstupní Proud - Výstup 11.25A
Výstupní Napětí - Výstup 2-12V
Výstupní Proud - Výstup 21.25A
Regulace Výstupu-
Izolační Napětí1.5kV
Vstupní Napětí DC Nom24V
Druh Výstupu DC / DC MěničePevný
Šířka40.6mm
Montáž DC / DC MěničeSkrz Desku
Výška9.5mm
Hloubka50.8mm
Vstupní Napětí DC Min18V
Vstupní Napětí DC Max36V
Produktová ŘadaTEN 25 Series
SVHCNo SVHC (14-Jun-2023)
Přehled produktu
The TEN 25-2422 is a 2-output 25W board-mount isolated DC/DC Converter with high power density. It has a wide 2:1 input voltage range and offers 18 to 36VDC input voltage range and ±12VDC output voltage. The very high efficiency allows a safe operating temperature range of -40 to 85°C.
- Adjustable output voltage
- Continuous short-circuit protection
- Overvoltage protection
- 1500VDC I/O isolation
- 89% Typical efficiency
- 24VDC Nominal input voltage
Poznámky
NRND - Not Recommended for New Designs
Technické specifikace
Schválení Napájecího Zdroje
ITE
Vstupní Poměr
2:1
Počet Výstupů
2 Výstup
Výstupní Proud - Výstup 1
1.25A
Výstupní Proud - Výstup 2
1.25A
Izolační Napětí
1.5kV
Druh Výstupu DC / DC Měniče
Pevný
Montáž DC / DC Měniče
Skrz Desku
Hloubka
50.8mm
Vstupní Napětí DC Max
36V
SVHC
No SVHC (14-Jun-2023)
Druh DC / DC Měniče
DIP
Výstupní Výkon Max
25W
Výstupní Napětí - Výstup 1
12V
Výstupní Napětí - Výstup 2
-12V
Regulace Výstupu
-
Vstupní Napětí DC Nom
24V
Šířka
40.6mm
Výška
9.5mm
Vstupní Napětí DC Min
18V
Produktová Řada
TEN 25 Series
Technické dokumenty (3)
Alternativy pro TEN 25-2422
Nalezené produkty: 2
Související produkty
Nalezen 1 produkt
Legislativa a životní prostředí
Země původu:
Country in which last significant manufacturing process was carried outZemě původu:Taiwan
Country in which last significant manufacturing process was carried out
Country in which last significant manufacturing process was carried outZemě původu:Taiwan
Country in which last significant manufacturing process was carried out
Tarif č.:85044095
US ECCN:EAR99
EU ECCN:NLR
Vyhovuje směrnici RoHS:Ano
RoHS
Vyhovuje směrnici RoHS o ftalátech:Ano
RoHS
SVHC:No SVHC (14-Jun-2023)
Stáhnout osvědčení o shodě
Osvědčení o shodě
Hmotnost (kg):.048
