EDSP06SGRFNTU04
DIP / SIP Spínač, Krátký Typ, 6 Obvodů, Klávesový, Povrchová Montáž, SPST, 24 V, 25 mA

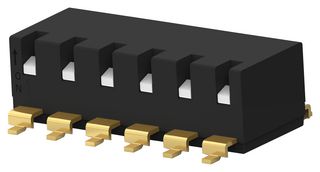

Obrázky mají pouze ilustrativní charakter. Prosím projděte si popis produktu.
VýrobceALCOSWITCH - TE CONNECTIVITY
Č. dílu výrobceEDSP06SGRFNTU04
Objednací kód2792806
Produktová ŘadaEDSP
Alternativní označení1-2319764-8
Technický list
K dispozici pro objednání
Obvyklá doba realizace výrobce Počet týdnů: 14
Upozorněte mě při naskladnění
| Množství | |
|---|---|
| 1+ | 77.999 Kč |
| 10+ | 64.957 Kč |
| 25+ | 62.198 Kč |
| 50+ | 59.440 Kč |
| 100+ | 56.932 Kč |
Cena za:Každý
Minimálně: 1
Více: 1
78.00 Kč (bez DPH)
Přidat č. dílu / poznámku k řádku
Přidáno do potvrzení objednávky, faktury a expedice pouze pro tuto objednávku.
Toto číslo bude přidáno do kolonky Potvrzení objednávky, Faktury, Zásilky, Webového potvrzovacího emailu a Produktového štítku.
Informace o produktu
VýrobceALCOSWITCH - TE CONNECTIVITY
Č. dílu výrobceEDSP06SGRFNTU04
Objednací kód2792806
Produktová ŘadaEDSP
Alternativní označení1-2319764-8
Technický list
Počet Obvodů6Obvodů
Druh Aktuátoru SpínačeKlávesový
Montáž SpínačePovrchová Montáž
Konfigurace KontaktůSPST
Kontaktní Napětí DC Max24V
Proud Kontaktů DC Max25mA
Produktová ŘadaEDSP
Druh SpínačeDIP Nezatavený
SVHCTo Be Advised
Přehled produktu
EDSP06SGRFNTU04 od Alcoswitch - TE Connectivity je 6-pólový, koncově stohovatelný DIP spínač pianového typu s krátkým aktuátorem. Koncově stohovatelné design šetří místem na DPS a umožňuje větší počty pólů bez obětování 2,54 mm rozteče osy. Dostupné s pozlacením kontaktů, které umožňuje vysokou spolehlivost a odolnost proti korozi. Typické aplikace zahrnují spojení řídící desky, protipožární a bezpečnostní systémy, termostaty, výtahy/eskalátory a telekomunikační zařízení.
- PA(vysokoteplotní nylon) báze a kryt, UL-94V0 třída hořlavosti, SPST konfigurace
- SMT křídlové terminály, zatlačte nahoru pro aktuaci
- LCP aktuátor, pozlacené kontakty ze slitiny mědi
- Pozlacený terminál ze slitiny mosazi
- Zatížitelnost kontaktů je 100 mA při 50VDC (nespínací), 25 mA při 24VDC (spínací)
- Počáteční odpor kontaktů max je 100mohm při 2VDC, 10 mA
- Minimální izolační odpor je 100Mohm při 500VDC
- Dielektrická pevnost je 500VAC(50 Hz či 60 Hz), odolnost je 2000 cyklů, kapacita je 5pF max při 1 MHz
- Provozní teplotní rozsah od -20 °C do 85 °C
Technické specifikace
Počet Obvodů
6Obvodů
Montáž Spínače
Povrchová Montáž
Kontaktní Napětí DC Max
24V
Produktová Řada
EDSP
SVHC
To Be Advised
Druh Aktuátoru Spínače
Klávesový
Konfigurace Kontaktů
SPST
Proud Kontaktů DC Max
25mA
Druh Spínače
DIP Nezatavený
Technické dokumenty (2)
Alternativy pro EDSP06SGRFNTU04
Nalezen 1 produkt
Legislativa a životní prostředí
Země původu:
Country in which last significant manufacturing process was carried outZemě původu:China
Country in which last significant manufacturing process was carried out
Country in which last significant manufacturing process was carried outZemě původu:China
Country in which last significant manufacturing process was carried out
Tarif č.:85365019
US ECCN:EAR99
EU ECCN:NLR
Vyhovuje směrnici RoHS:Ano
RoHS
Vyhovuje směrnici RoHS o ftalátech:Ano
RoHS
SVHC:To Be Advised
Stáhnout osvědčení o shodě
Osvědčení o shodě
Hmotnost (kg):.0003
