EDSP08SGLFNTR04
DIP / SIP Spínač, Dlouhý Typ, 8 Obvodů, Klávesový, Povrchová Montáž, SPST, 24 V, 25 mA

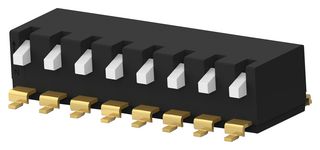

Obrázky mají pouze ilustrativní charakter. Prosím projděte si popis produktu.
VýrobceALCOSWITCH - TE CONNECTIVITY
Č. dílu výrobceEDSP08SGLFNTR04
Objednací kód2792773
Produktová ŘadaEDSP
Alternativní označení4-2319764-4
Technický list
600 Skladem
Potřebujete další?
Dodání do 1 až 2 pracovních dnů
Objednávky do 17:00, standardní doručení
| Množství | |
|---|---|
| 1+ | 70.976 Kč |
| 10+ | 59.189 Kč |
| 25+ | 56.430 Kč |
| 50+ | 49.658 Kč |
| 100+ | 47.652 Kč |
Cena za:Každý
Minimálně: 1
Více: 1
70.98 Kč (bez DPH)
Přidat č. dílu / poznámku k řádku
Přidáno do potvrzení objednávky, faktury a expedice pouze pro tuto objednávku.
Toto číslo bude přidáno do kolonky Potvrzení objednávky, Faktury, Zásilky, Webového potvrzovacího emailu a Produktového štítku.
Informace o produktu
VýrobceALCOSWITCH - TE CONNECTIVITY
Č. dílu výrobceEDSP08SGLFNTR04
Objednací kód2792773
Produktová ŘadaEDSP
Alternativní označení4-2319764-4
Technický list
Počet Obvodů8Obvodů
Druh Aktuátoru SpínačeKlávesový
Montáž SpínačePovrchová Montáž
Konfigurace KontaktůSPST
Kontaktní Napětí DC Max24V
Proud Kontaktů DC Max25mA
Produktová ŘadaEDSP
Druh SpínačeDIP Nezatavený
SVHCTo Be Advised
Přehled produktu
EDSP08SGLFNTR04 od Alcoswitch - TE Connectivity je 8-pólový, koncově stohovatelný DIP spínač pianového typu s dlouhým aktuátorem. Koncově stohovatelné design šetří místem na DPS a umožňuje větší počty pólů bez obětování 2,54 mm rozteče osy. Dostupné s pozlacením kontaktů, které umožňuje vysokou spolehlivost a odolnost proti korozi. Typické aplikace zahrnují spojení řídící desky, protipožární a bezpečnostní systémy, termostaty, výtahy/eskalátory a telekomunikační zařízení.
- PA(vysokoteplotní nylon) báze a kryt, UL-94V0 třída hořlavosti, SPST konfigurace
- SMT křídlové terminály, zatlačte nahoru pro aktuaci
- LCP aktuátor, pozlacené kontakty ze slitiny mědi
- Pozlacený terminál ze slitiny mosazi
- Zatížitelnost kontaktů je 100 mA při 50VDC (nespínací), 25 mA při 24VDC (spínací)
- Počáteční odpor kontaktů max je 100mohm při 2VDC, 10 mA
- Minimální izolační odpor je 100Mohm při 500VDC
- Dielektrická pevnost je 500VAC(50 Hz či 60 Hz), odolnost je 2000 cyklů, kapacita je 5pF max při 1 MHz
- Provozní teplotní rozsah od -20 °C do 85 °C
Technické specifikace
Počet Obvodů
8Obvodů
Montáž Spínače
Povrchová Montáž
Kontaktní Napětí DC Max
24V
Produktová Řada
EDSP
SVHC
To Be Advised
Druh Aktuátoru Spínače
Klávesový
Konfigurace Kontaktů
SPST
Proud Kontaktů DC Max
25mA
Druh Spínače
DIP Nezatavený
Technické dokumenty (1)
Alternativy pro EDSP08SGLFNTR04
Nalezen 1 produkt
Legislativa a životní prostředí
Země původu:
Country in which last significant manufacturing process was carried outZemě původu:China
Country in which last significant manufacturing process was carried out
Country in which last significant manufacturing process was carried outZemě původu:China
Country in which last significant manufacturing process was carried out
Tarif č.:85365019
US ECCN:EAR99
EU ECCN:NLR
Vyhovuje směrnici RoHS:Ano
RoHS
Vyhovuje směrnici RoHS o ftalátech:Ano
RoHS
SVHC:To Be Advised
Stáhnout osvědčení o shodě
Osvědčení o shodě
Hmotnost (kg):.0003
