10146070-113Y0LF

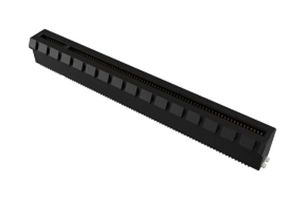

Konektor Hrany Karty, PCIe, Oboustranný, 1.57 mm, 164 Kontakty, Plošná Montáž, Přímý
Obrázky mají pouze ilustrativní charakter. Prosím projděte si popis produktu.
Č. dílu výrobce10146070-113Y0LF
Objednací kód3765423
Technický list
353 Skladem
Potřebujete další?
Dodání do 1 až 2 pracovních dnů
Objednávky do 17:00, standardní doručení
| Množství | |
|---|---|
| 1+ | 229.231 Kč |
| 10+ | 180.827 Kč |
| 25+ | 164.023 Kč |
| 100+ | 155.747 Kč |
| 250+ | 151.483 Kč |
| 500+ | 142.705 Kč |
Cena za:Každý
Minimálně: 1
Více: 1
229.23 Kč (bez DPH)
Přidat č. dílu / poznámku k řádku
Přidáno do potvrzení objednávky, faktury a expedice pouze pro tuto objednávku.
Toto číslo bude přidáno do kolonky Potvrzení objednávky, Faktury, Zásilky, Webového potvrzovacího emailu a Produktového štítku.
Informace o produktu
Č. dílu výrobce10146070-113Y0LF
Objednací kód3765423
Technický list
Typ Konektoru Hrany KartyOboustranný
Tloušťka Karty1.57mm
Počet Kontaktů164 Kontakty
Montáž KonektoruPlošná Montáž
Orientace Těla KonektoruPřímý
Druh Ukončení KontaktůPájecí
Materiál KontaktůSlitina Mědi
Povlak Kontaktů - Spojovací Strana0.76µm Pozlacené Kontakty
Materiál Těla KonektoruLCP (Polymer z Tekutých Krystalů) Tělo
Produktová Řada-
SVHCNo SVHC (12-Jan-2017)
Přehled produktu
10146070-113Y0LF is a PCIe Gen 5 x16 vertical SMT card edge connector. This 1.00mm pitch, vertical card edge connector enables all generations of PCI Express® signalling in desktop PCs, workstations, and servers. The connector design supports 2.5GT/s (Gen 1), 5.0GT/s (Gen2), 8.0GT/s (Gen 3), and the recent upgrade to 16GT/s (Gen4), even further to 32GT/s (Gen 5) per differential signal pair. Target markets/applications are desktop PCs, servers, workstations, desktop PCs, notebook PCs.
- Able to meet different customer soldering requirements
- Provides excellent performance and additional options for extreme bandwidth application
- Backward mating and footprint compatible
- Capable to support up to 32GT/s without altering design
- Customers can upgrade directly to next-generation systems without additional cost in system redesign
- Meets environmental, health and safety requirements, UL file number E66906
- Low-halogen material meets next-generation requirements
- Black colour, high - temperature nylon, glass - filled, UL94V-0 housing
- Operating temperature range from -55°C to +105°C, 29.9VDC voltage rating
- 0.76μm (30μin.) gold over 1.27μm (50μin.) nickel plating contact area
Technické specifikace
Typ Konektoru Hrany Karty
Oboustranný
Počet Kontaktů
164 Kontakty
Orientace Těla Konektoru
Přímý
Materiál Kontaktů
Slitina Mědi
Materiál Těla Konektoru
LCP (Polymer z Tekutých Krystalů) Tělo
SVHC
No SVHC (12-Jan-2017)
Tloušťka Karty
1.57mm
Montáž Konektoru
Plošná Montáž
Druh Ukončení Kontaktů
Pájecí
Povlak Kontaktů - Spojovací Strana
0.76µm Pozlacené Kontakty
Produktová Řada
-
Technické dokumenty (2)
Legislativa a životní prostředí
Země původu:
Country in which last significant manufacturing process was carried outZemě původu:Malaysia
Country in which last significant manufacturing process was carried out
Country in which last significant manufacturing process was carried outZemě původu:Malaysia
Country in which last significant manufacturing process was carried out
Tarif č.:85366990
US ECCN:EAR99
EU ECCN:NLR
Vyhovuje směrnici RoHS:Ano
RoHS
Vyhovuje směrnici RoHS o ftalátech:Ano
RoHS
SVHC:No SVHC (12-Jan-2017)
Stáhnout osvědčení o shodě
Osvědčení o shodě
Hmotnost (kg):.016323
