LTM8021IV#PBF

LTM8021 je micropower step-down DC/DC měnič. V pouzdře je zahrnut spínací kontrolér, výkonové spínače, induktor a všechny podpůrné komponenty. Provoz v rozsahu vstupního napětí 3 V až 36 V, podporuje rozsah výstupního napětí 0,8 V až 5 V, nastavené jedním rezistorem. Pro dokončení designu je vyžadován pouze výstupní a zásobníkový vstupní kondenzátor. Umožňuje využít nepoužitý prostor na spodní straně desky PS pro point of load regulaci s vysokou hustotou. Zabudovaný soft-start časovač je nastavitelný pouze rezistorem a kondenzátorem. Je využíván v aplikacích jako regulace automobilové baterie, napájení přenosných produktů, regulace distribuovaného napájení, průmyslové zdroje, regulace nástěnného transformátoru, atd.

• Kompletní spínaný napájecí zdroj
• Výstupní proud 500 mA
• Řízení v proudovém režimu
• Programovatelný soft-start
• Spínací frekvence je typicky 1,1 MHz při (IOUT = 500 mA, TA = 25 °C, VIN = 10 V, VRUN/SS = 10 V)
• Klidový proud do VIN je 1 µA max při (RUN/SS = 0,2 V, VBIAS, RADJ nezapojeno)
• Výstupní DC napětí je typicky 0,8 V při (0 <lt/> IOUT <lt/> 500 mA; RADJ nezapojeno, TA = 25 °C)
• Provozní teplota je -40 °C až 125 °C

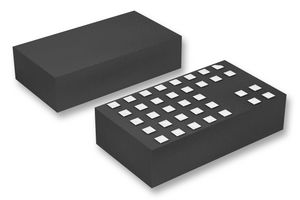

• Typ pouzdra je 35-vývodové LGA

Poznámky

ADI products are only authorized (and sold) for use by the customer and are not to be resold or otherwise passed on to any third party
