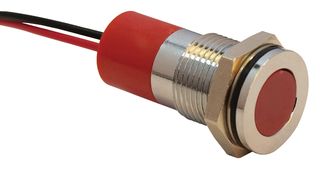

Q14F3CXXR24E

Q série LED indikátorů pro montáž na panel s mosazným rámečkem s povlakem z jasného chromu, černého chromu a saténové šedé. Má také provedení rámečku s jasným chromem, saténovou šedí, zlatým a černým ABS plastem, 18 mm zabarvené difuzní epoxidová čočka. Standardní délka vodiče je 200 mm, 22AWG, červený vodič označuje anodu (+), černý vodič označuje katodu (-). Dvoubarevné LED, připojením zlatého Faston (+) se zobrazí jedna barva, reverzací napájecího zdroje je zobrazena jiná barva - obě barvy jsou k dispozici až do 28VDC.

• Pozlacený Faston terminál označuje anodu (+), stříbrný terminál označuje katodu (-)
• Možnost pinu a vodiče je zalita v epoxidu na zadní straně rámečku
• Tříbarevná LED má zelené a červené LED, pokud jsou připojeny obě, je tvořena žlutá barva
• Standardní tříbarevné Faston terminály jsou dvě anody(+) a jedna katoda (-)
• Tříbarevné vodiče jsou jedna červená (+) a jedna zelená (+) anoda a jedna černá (-) katoda
• Tříbarevné piny jsou středový (-) katoda, nejkratší (+) pin anody je zelený, nejdelší (+) pin anody je červený
• Maximální tloušťka panelu - Prominentní = 12 mm, Zápustná = 10 mm
• Plastový materiál rámečku - ABS
• Možnost zřetězení - Negativní (katoda) terminály spojené (3 x Faston), pouze pájecí poutka
• Možnost funkce testu lampy (4 x Faston), pouze pájecí poutka
• Doporučené použití Superjasných LED při použití při 220VAC
• Verze bez rezistoru (05)
• Více-napěťové možnosti

Obsah

LED indikátor, Upevňovací matice a Pružinová podložka.
