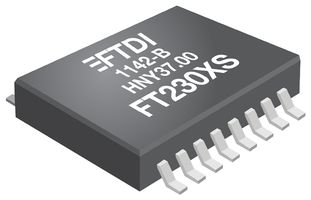

FT230XS-R

FT230XS-R je kompaktní zařízení pro USB na základní sériové rozhraní v 16 pin SSOP pouzdře. Zjednodušuje USB implementaci v malém a optimalizovaném pouzdře s minimem UART signálů a redukuje počet externích komponent díky plné integraci MTP paměti a integrovaného taktovacího obvodu, který nevyžaduje externí krystal. Byl navržen pro efektivní provoz s USB hostitelskými kontroléry využíváním minima šířky pásma při porovnání s celkovou USB šířkou pásma k dispozici.

• Jednočipové USB na asynchronní sériové datové přenosové rozhraní
• Celý USB protokol spravován na čipu, není třeba žádného USB specifického programování firmwaru
• 2048byte vícekrát programovatelné paměti, ukládá deskriptory zařízení a konfiguraci CBUS I/O
• Plně integrovaný hodinový generátor bez potřeby externího krystalu
• Přenosové rychlosti od 300baud do 3Mbaud (RS422, RS485 a RS232) při TTL úrovních
• 512byte přijímací buffer a 512byte vysílací buffer využívající buffer smoothing technologii
• FTDI bezplatné Virtual Com Port (VCP) a Direct (D2XX) ovladače
• Konfigurovatelné CBUS I/O piny
• Vysílací a přijímací LED budící signály
• UART rozhraní podporuje 7 či 8 datových bitů, 1 či 2 stop bity a lichá/sudá/označená/mezerová/žádná parita
• Možnost synchronního a asynchronního bit bang rozhraní s RD# a WR# pulzy
• Detekce USB Nabíječky Baterie
• Zařízení je dodáváno s předprogramovaným unikátním sériovým čísle USB
• Konfigurace USB Napájení; podporuje napájení ze sběrnice, samo-napájené a napájené ze sběrnice s přepínáním výkonu
• Integrovaný 3.3V převodník úrovní pro USB I/O.
• Pravý 3.3V CMOS budící výstup a TTL vstup
• Konfigurovatelné I/O výstupní pinové budící síly;
• 4mA min. a 16mA max.
• Integrovaný obvod pro reset při zapnutí
• Plně integrovaná AVCC filtrace zdroje - externí filtrace není potřeba
• Možnost inverze UART signálu
• Malý provozní a USB potlačený proud; 8 mA (aktivní-typ) a 70uA (potlačený-typ).
• Kompatibilní s host kontrolérem UHCI/OHCI/EHCI
• USB 2.0 full speed kompatibilní
