                      MDO-2204EG

                      MSO / MDO Osciloskop, MDO-2000E Series, 4 Kanálů, 200 MHz, 1 GSPS, 10 Mpts, 1.75 ns

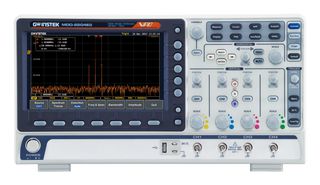

                      GW INSTEK MDO-2204EG
                      Obrázky mají pouze ilustrativní charakter. Prosím projděte si popis produktu.
                      VýrobceGW INSTEK
                      Č. dílu výrobceMDO-2204EG
                      Objednací kód2930371
                      Produktová ŘadaMDO-2000E Series
                      Technický list

                      Data Sheet

                      Zobrazit všechny technické dokumenty
                      1 Skladem

                      Potřebujete další?

                      Dodání do 1 až 2 pracovních dnů
                      Objednávky do 17:00, standardní doručení
                      Množství
                      1+45 068.760 Kč
                      Cena za:Každý
                      Minimálně: 1
                      Více: 1
                      45 068.76 Kč (bez DPH)
                      Přidat č. dílu / poznámku k řádku
                      Přidáno do potvrzení objednávky, faktury a expedice pouze pro tuto objednávku.
                      Toto číslo bude přidáno do kolonky Potvrzení objednávky, Faktury, Zásilky, Webového potvrzovacího emailu a Produktového štítku.

                      Informace o produktu

                      VýrobceGW INSTEK
                      Č. dílu výrobceMDO-2204EG
                      Objednací kód2930371
                      Produktová ŘadaMDO-2000E Series
                      Technický list

                      Data Sheet

                      Produktová ŘadaMDO-2000E Series
                      Kanály Osciloskopu4 Kanálů
                      Šířka Pásma200MHz
                      Vzorkovací Frekvence1GSPS
                      Hloubka Paměti Displeje10 Mpts
                      Vypočítaná Doba Náběhu1.75ns
                      Druh Displeje OsciloskopuWVGA TFT Barva
                      Složení SadyMDO, Příručka pro Rychlý Start, CD s Uživatelským Manuálem x 1, Napájecí Kabel x 1
                      Záruka Výrobce3 Roky
                      Druh Zástrčky-
                      SVHCNo SVHC (10-Jun-2022)

                      Přehled produktu

                      MDO-2204EG od GW Instek je MDO-2000E série 200 MHz, 4-kanálových digitálních paměťových osciloskopů se zabudovaným spektrálním analyzátorem a dvoukanálovým 25 MHz generátorem libovolných průběhu. Při přepnutí do spektrálního režimu zobrazí MDO-2000E série plné zobrazení frekvenční domény. Uživatel může zadat střední frekvencí, rozsah, počáteční a koncovou frekvenci dle požadavků testu pro rychlé a intuitivní sledování požadovaného frekvenčního rozsahu, který umožňuje uživatelům využít uživatelské rozhraní skutečného spektrálního analyzátoru. Frekvenční doména série MDO-2000E také zahrnuje nastavení typu spektrální stopy (běžné, max-hold, min-hold a průměr). Uživatelé mohou libovolně volit různé stopy spektra pro současné zobrazení. Způsob detekce (sample, +peak, -peak a průměr) lze nastavit individuálně pro každou stopu.

                      • Doba náběhu 1,75 ns, omezení šířky pásma je 20M/100 MHz, vzorkovací frekvence v reálném čase je 1Gsps
                      • 8bit, 1 mV až 10 V/díl rozlišení, četnost aktualizace průběhu až 120000wfms/s
                      • 29000 segmentovaných pamětí, funkce záznamu dat je schopna sledovat změny signálu až po 1000 hodin
                      • Maximum 1M FFT nabízí měření s vyšším rozlišením frekvenční domény
                      • Poloha ofsetu od 1 mV/díl do 20 mV/díl je ±0,5 V, funkce síťového úložiště, funkce testu maskou
                      • Proces průběhu signálu +, -, ×, ÷, FFT, uživatelsky definované zadání
                      • 8 TFT LCD WVGA barevný displej
                      • USB port, Ethernet(LAN) port, go-no go BNC, zamykací rozhraní typu Kensington
                      • Spouštění sériové sběrnice I2C/SPI/UART/CAN/LIN a funkce dekódování, rozsah teplot od 0 °C do 50 °C
                      • Rozměry jsou 384 mm x 208 mm x 127,3 mm

                      Obsah

                      Digitální Paměťový Osciloskop, Příručka Rychlého Startu, CD s Uživatelským Manuálem, Napájecí Kabel.

                      Poznámky

                      Dále také nabízíme kalibrační služby pro tento produkt. Vyberte si ze Standardní Certifikační Služby nebo mezinárodně uznávané UKAS akreditované kalibrace. Navštivte naši stránku o službě kalibrace pro více detailů.

                      Technické specifikace

                      Produktová Řada

                      MDO-2000E Series

                      Šířka Pásma

                      200MHz

                      Hloubka Paměti Displeje

                      10 Mpts

                      Druh Displeje Osciloskopu

                      WVGA TFT Barva

                      Záruka Výrobce

                      3 Roky

                      SVHC

                      No SVHC (10-Jun-2022)

                      Kanály Osciloskopu

                      4 Kanálů

                      Vzorkovací Frekvence

                      1GSPS

                      Vypočítaná Doba Náběhu

                      1.75ns

                      Složení Sady

                      MDO, Příručka pro Rychlý Start, CD s Uživatelským Manuálem x 1, Napájecí Kabel x 1

                      Druh Zástrčky

                      -

                      Technické dokumenty (1)

                      Technical Data Sheet EN

                      Související produkty

                      Nalezené produkty: 5

                      Legislativa a životní prostředí

                      Země původu:
                      Country in which last significant manufacturing process was carried outZemě původu:
                      Taiwan
                      Country in which last significant manufacturing process was carried out
                      Tarif č.:90302000
                      US ECCN:3A992.a
                      EU ECCN:NLR
                      Vyhovuje směrnici RoHS:Y-Ex

                      RoHS

                      Vyhovuje směrnici RoHS o ftalátech:Ano

                      RoHS

                      SVHC:No SVHC (10-Jun-2022)
                      Stáhnout osvědčení o shodě

                      Osvědčení o shodě

                      Hmotnost (kg):5.2
