BGA824N6E6327XTSA1
IO RF Zesilovače, 17 dB Zisk / 0,55 dB Šum, 1,55 GHz až 1,615 GHz, 1,5 V až 3,3 V napájení, TSNP-6

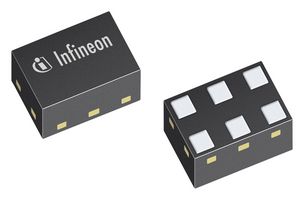

Obrázky mají pouze ilustrativní charakter. Prosím projděte si popis produktu.
VýrobceINFINEON
Č. dílu výrobceBGA824N6E6327XTSA1
Objednací kód2565690
Alternativní označeníBGA 824N6 E6327, SP001079364
Technický list
83 674 Skladem
Potřebujete další?
Dodání do 1 až 2 pracovních dnů
Objednávky do 17:00, standardní doručení
| Množství | |
|---|---|
| 1+ | 14.647 Kč |
| 10+ | 12.665 Kč |
| 100+ | 10.935 Kč |
| 500+ | 9.079 Kč |
| 1000+ | 8.728 Kč |
| 2500+ | 8.327 Kč |
| 5000+ | 7.925 Kč |
Cena za:Každý (Dodáváno na Stříhané Pásce)
Minimálně: 1
Více: 1
14.65 Kč (bez DPH)
Přidat č. dílu / poznámku k řádku
Přidáno do potvrzení objednávky, faktury a expedice pouze pro tuto objednávku.
Toto číslo bude přidáno do kolonky Potvrzení objednávky, Faktury, Zásilky, Webového potvrzovacího emailu a Produktového štítku.
Informace o produktu
VýrobceINFINEON
Č. dílu výrobceBGA824N6E6327XTSA1
Objednací kód2565690
Alternativní označeníBGA 824N6 E6327, SP001079364
Technický list
Frekvence Min1.55GHz
Frekvence Max1.615GHz
Zisk17dB
Šumový Koeficient Typ0.55dB
Druh Pouzdra RF IOTSNP
Počet Pinů6Pinů
Napájecí Napětí Min1.5V
Napájecí Napětí Max3.3V
Provozní Teplota Min-40°C
Provozní Teplota Max85°C
Produktová Řada-
Specifikace Automobilového Standardu-
MSLMSL 1 - Neomezené
SVHCNo SVHC (21-Jan-2025)
Přehled produktu
BGA824N6E6327XTSA1 is a silicon germanium, low-noise amplifier. It is ideal for all global navigation satellite systems (GNSS) like GPS, GLONASS, Beidou, Galileo and others.
- Qualified for industrial applications according to the relevant tests of JEDEC47/20/22
- Digital on/off switch, RF output internally matched to 50 ohm
- Low external component count, 2kV HBM ESD protection (including AI-pin)
- Operating frequency range from 1164 to 1615MHz
- Supply voltage from 1.5 to 3.6V (TA=25°C, VCC=1.8V, VPON, ON=1.8V, VPON, OFF=0V, f=1550-1615MHz)
- Supply current is 3.8mA at ON-mode, TA=25°C, VCC=1.8V, VPON, ON=1.8V, VPON, OFF=0V, f=1550-1615MHz
- Insertion power gain is 17dB typ at TA=25°C, VCC=1.8V, VPON, ON=1.8V, VPON, OFF=0V, f=1575MHz
- Noise figure is 0.55dB typ at TA=25°C, VCC=1.8V, VPON, ON=1.8V, VPON, OFF=0V, f=1575MHz
- Ultra small TSNP-6-2 leadless package
- Ambient temperature range from -40 to 85°C
Výstrahy
Stresses above the maximum values listed here may cause permanent damage to the device.
Technické specifikace
Frekvence Min
1.55GHz
Zisk
17dB
Druh Pouzdra RF IO
TSNP
Napájecí Napětí Min
1.5V
Provozní Teplota Min
-40°C
Produktová Řada
-
MSL
MSL 1 - Neomezené
Frekvence Max
1.615GHz
Šumový Koeficient Typ
0.55dB
Počet Pinů
6Pinů
Napájecí Napětí Max
3.3V
Provozní Teplota Max
85°C
Specifikace Automobilového Standardu
-
SVHC
No SVHC (21-Jan-2025)
Technické dokumenty (1)
Související produkty
Nalezen 1 produkt
Legislativa a životní prostředí
Země původu:
Country in which last significant manufacturing process was carried outZemě původu:Malaysia
Country in which last significant manufacturing process was carried out
Country in which last significant manufacturing process was carried outZemě původu:Malaysia
Country in which last significant manufacturing process was carried out
Tarif č.:85423990
US ECCN:EAR99
EU ECCN:NLR
Vyhovuje směrnici RoHS:Ano
RoHS
Vyhovuje směrnici RoHS o ftalátech:Ano
RoHS
SVHC:No SVHC (21-Jan-2025)
Stáhnout osvědčení o shodě
Osvědčení o shodě
Hmotnost (kg):.000008
