BTS700121ESPEVALBRDTOBO1

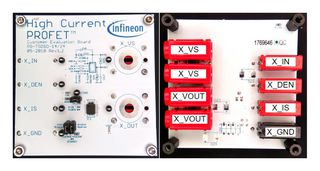

Zkušební Deska, BTS70012-1ESP, Správa Napájení, Spínač Zátěže, High Side Spínač
Obrázky mají pouze ilustrativní charakter. Prosím projděte si popis produktu.
VýrobceINFINEON
Č. dílu výrobceBTS700121ESPEVALBRDTOBO1
Objednací kód3865645
Alternativní označeníSP005560791, BTS70012-1ESP EVALBRD
Technický list
4 Skladem
Potřebujete další?
Dodání do 1 až 2 pracovních dnů
Objednávky do 17:00, standardní doručení
| Množství | |
|---|---|
| 1+ | 2 353.006 Kč |
Cena za:Každý
Minimálně: 1
Více: 1
2 353.01 Kč (bez DPH)
Přidat č. dílu / poznámku k řádku
Přidáno do potvrzení objednávky, faktury a expedice pouze pro tuto objednávku.
Toto číslo bude přidáno do kolonky Potvrzení objednávky, Faktury, Zásilky, Webového potvrzovacího emailu a Produktového štítku.
Informace o produktu
VýrobceINFINEON
Č. dílu výrobceBTS700121ESPEVALBRDTOBO1
Objednací kód3865645
Alternativní označeníSP005560791, BTS70012-1ESP EVALBRD
Technický list
Výrobce ČipuInfineon
Číslo Křemíkového JádraBTS70012-1ESP
Druh Použití SadySpráva Napájení - Spínač Zátěže
Podtyp PoužitíHigh Side Spínač
Složení SadyZkuš. Deska BTS70012-1ESP
Produktová Řada-
SVHCNo SVHC (21-Jan-2025)
Přehled produktu
PROFET+2 12V BTS70012-1ESP evaluation board it comes with 1 high side switch of BTS70012-1ESP. The purpose of this board is to provide a quick and easy solution for customers’ lab evaluations. The Evaluation board is capable to drive resistive, capacitive and/or inductive loads. Potential applications are suitable for driving 31.3A resistive, inductive and capacitive loads, replaces electromechanical relays, fuses and discrete circuits and suitable for driving glow plug, heating loads, DC motor and for power distribution.
- High-side switch with diagnosis and embedded protection
- Capacitive load switching mode
- Operating voltage range 3.1-28V with 3.3V and 5V compatible logic input
- Protection: current tripping, over-temperature/voltage, load dump, reverse polarity, short-circuit
- Diagnosis: load current sense output
- Optimized for design flexibility across family by pin to pin and external components compatibility
- Miniaturization/shrink of the PCB area
- 50% reduced internal operating current consumption
- Simplified & cost efficient ground network
Technické specifikace
Výrobce Čipu
Infineon
Druh Použití Sady
Správa Napájení - Spínač Zátěže
Složení Sady
Zkuš. Deska BTS70012-1ESP
SVHC
No SVHC (21-Jan-2025)
Číslo Křemíkového Jádra
BTS70012-1ESP
Podtyp Použití
High Side Spínač
Produktová Řada
-
Technické dokumenty (1)
Legislativa a životní prostředí
Země původu:
Country in which last significant manufacturing process was carried outZemě původu:Germany
Country in which last significant manufacturing process was carried out
Country in which last significant manufacturing process was carried outZemě původu:Germany
Country in which last significant manufacturing process was carried out
Tarif č.:84733020
US ECCN:EAR99
EU ECCN:NLR
Vyhovuje směrnici RoHS:Ano
RoHS
Vyhovuje směrnici RoHS o ftalátech:Ano
RoHS
SVHC:No SVHC (21-Jan-2025)
Stáhnout osvědčení o shodě
Osvědčení o shodě
Hmotnost (kg):.24
