                                                                                                1. Domů
                                                                                                2. Polovodiče - Diskrétní
                                                                                                3. Inteligentní Napájecí Moduly
                                                                                                Vytisknout stránku

                                                                                                IKCM20L60GDXKMA1

                                                                                                Budič/Kontrolér Motoru, Třífázový AC, 13,5V až 18,5V, 600V/20A/6 Výstupů, DIP-24

                                                                                                Date/Lot Code

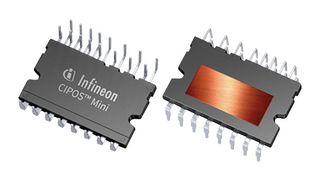

                                                                                                INFINEON IKCM20L60GDXKMA1
                                                                                                Obrázky mají pouze ilustrativní charakter. Prosím projděte si popis produktu.
                                                                                                VýrobceINFINEON
                                                                                                Č. dílu výrobceIKCM20L60GDXKMA1
                                                                                                Objednací kód2710068
                                                                                                Produktová ŘadaCIPOS Mini
                                                                                                Alternativní označeníIKCM20L60GD, SP001299274
                                                                                                Technický list

                                                                                                Data Sheet

                                                                                                Zobrazit všechny technické dokumenty
                                                                                                113 Skladem

                                                                                                Potřebujete další?

                                                                                                Dodání do 1 až 2 pracovních dnů
                                                                                                Objednávky do 17:00, standardní doručení
                                                                                                Množství
                                                                                                1+374.946 Kč
                                                                                                5+326.040 Kč
                                                                                                10+276.883 Kč
                                                                                                50+266.600 Kč
                                                                                                100+244.530 Kč
                                                                                                250+239.765 Kč
                                                                                                Cena za:Každý
                                                                                                Minimálně: 1
                                                                                                Více: 1
                                                                                                374.95 Kč (bez DPH)
                                                                                                Přidat č. dílu / poznámku k řádku
                                                                                                Přidáno do potvrzení objednávky, faktury a expedice pouze pro tuto objednávku.
                                                                                                Toto číslo bude přidáno do kolonky Potvrzení objednávky, Faktury, Zásilky, Webového potvrzovacího emailu a Produktového štítku.

                                                                                                Informace o produktu

                                                                                                VýrobceINFINEON
                                                                                                Č. dílu výrobceIKCM20L60GDXKMA1
                                                                                                Objednací kód2710068
                                                                                                Produktová ŘadaCIPOS Mini
                                                                                                Alternativní označeníIKCM20L60GD, SP001299274
                                                                                                Technický list

                                                                                                Data Sheet

                                                                                                Napájecí Zařízení IPMIGBT
                                                                                                Jmenovité Napětí (Vces / Vdss)600V
                                                                                                Proudová Zatížitelnost (Ic / Id)20A
                                                                                                Izolační Napětí2kV
                                                                                                Druh Pouzdra IPMDIP
                                                                                                IPM SérieCIPOS Mini
                                                                                                Produktová ŘadaCIPOS Mini
                                                                                                SVHCNo SVHC (21-Jan-2025)

                                                                                                Přehled produktu

                                                                                                IKCM20L60GDXKMA1 od Infineon je Control Integrated POwer System (CIPOS), mini-DCB inteligentní napájecí modul, vyrobený přenosovým zalitím. Tento dvojitý přímý inteligentní napájecí modul (3Φ -můstek 600V/20 A) dosahuje dobré cenové efektivity, a je specificky navržen pro domácí spotřebiče a nízkopříkonové průmyslové aplikace. Rodina CIPOS modulů nabízí možnost integrace různých výkonových a řídících komponentů pro zvýšení spolehlivosti, optimalizaci velikosti DPS a ceny systému. Je navržen pro řízení třífázových AC motorů a motorů s permanentními magnety v pohonech s proměnlivou rychlostí, jako klimatizace, lednice a pračky. Koncept pouzdra je speciálně přizpůsoben pro výkonové aplikace, které vyžadují dobrou tepelnou vodivost a elektrickou izolaci, avšak také EMI bezpečné řízení a ochranu proti přetížení. TRENCHSTOP IGBT a anti-paralelní diody jsou kombinovány s optimalizovaným SOI budičem hradla pro vynikající elektrický výkon.

                                                                                                • 1 mA svodový proud kolektor emitor při VCE = 600 V a 600 V opakovaném špičkovém reverzním napětí
                                                                                                • Založeno na IGBT technologii s reverzním vedením, s integrovaným bootstrap obvodem, UL1577 certifikováno
                                                                                                • Dovolitelný negativní VS potenciál až do -11 V pro přenos signálu při VBS=15 V
                                                                                                • Odolná technologie 3-fázového SOI hradla se stabilitou proti mžikovým jevům a negativnímu napětí
                                                                                                • Low side piny emitoru pro všechny fázové, proudové sledování (otevřený emitor)
                                                                                                • 3 fázová konfigurace s otevřeným emitorem, Pmot 2400 W při 10 kHz a jmenovitém proudu 20 A
                                                                                                • 400 V DC napájecí napětí linky P-N a 13,5 V až 18,5 V high side plovoucí napájecí napětí (VB vs VS)
                                                                                                • Blokování při podpětí, nadproudová ochrana, ochrana proti křížovému vedení
                                                                                                • 14,5 V až 18,5 V low side napájecí napětí, ±1 V/μs změna řídícího napětí, zabudovaný NTC
                                                                                                • 1,55 V saturační napětí kolektor emitor a 1,7 V napětí v propustném směru emitor kolektor při TJ = 25 °C

                                                                                                Technické specifikace

                                                                                                Napájecí Zařízení IPM

                                                                                                IGBT

                                                                                                Proudová Zatížitelnost (Ic / Id)

                                                                                                20A

                                                                                                Druh Pouzdra IPM

                                                                                                DIP

                                                                                                Produktová Řada

                                                                                                CIPOS Mini

                                                                                                Jmenovité Napětí (Vces / Vdss)

                                                                                                600V

                                                                                                Izolační Napětí

                                                                                                2kV

                                                                                                IPM Série

                                                                                                CIPOS Mini

                                                                                                SVHC

                                                                                                No SVHC (21-Jan-2025)

                                                                                                Technické dokumenty (2)

                                                                                                Simulation Model EN

                                                                                                Technical Data Sheet EN

                                                                                                Legislativa a životní prostředí

                                                                                                Země původu:
                                                                                                Country in which last significant manufacturing process was carried outZemě původu:
                                                                                                South Korea
                                                                                                Country in which last significant manufacturing process was carried out
                                                                                                Tarif č.:85423990
                                                                                                US ECCN:EAR99
                                                                                                EU ECCN:NLR
                                                                                                Vyhovuje směrnici RoHS:Ano

                                                                                                RoHS

                                                                                                Vyhovuje směrnici RoHS o ftalátech:Ano

                                                                                                RoHS

                                                                                                SVHC:No SVHC (21-Jan-2025)
                                                                                                Stáhnout osvědčení o shodě

                                                                                                Osvědčení o shodě

                                                                                                Hmotnost (kg):.004316
