KITXMC45RELAXV1TOBO1

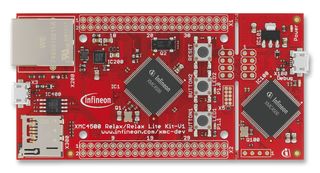

KIT_XMC45_RELAX_V1 je XMC4500 Relax Kit-V1 navržený pro zkoušení funkcí XMC4500 mikrokontroléru a výkonného tool chainu DAVE3 zdarma. XMC4500 Relax sada rozšiřuje sadu funkcí o možnost Ethernetové komunikace, např. pro běh embedded webového serveru. Uživatel může uložit vlastní HTML webové stránky na microSD kartu nebo řídit XMC4500 přes webový prohlížeč na PC uživatele. Musí být napájen externím 5 V DC napájecím zdrojem, připojeným k jakékoli micro USB zástrčce (X3, X100). Po rozbalení předprogramována s aplikací webového serveru a integrovaný debugger v provozu XMC4500 Relax Kit-V+ typicky spotřebovává okolo 250 mA. Pokud je deska napájena přes USB zástrčku, není doporučeno připojovat další 5 V napájecí zdroj k jednomu z 5 V napájecích pinů (VDD5) na pinovém headeru X1 nebo X2, jelikož zde není ochrana proti reverznímu proudu tekoucímu zpět do napájecího zdroje.

• XMC4500 mikrokontrolér v LQFP100 pouzdru
• Integrovaný USB debugger s 2. XMC4500 pro serial wire debug
• Ethernet Phy s RJ45 zástrčkou
• Dva 40 pin headery X1 a X2
• Integrovaná tvorba napájecího napětí mikrokontroléru XMC45000 a debug IO
• 2 uživatelská tlačítka a 2 uživatelské LED
• USB zástrčka
• Slot MicroSD karty
• ESD a ochrana proti reverznímu proudu
