MATE-12B-17-23
Jazýčkový Spínač, Subminiaturní, MATE-12B Series, SPST-NO, Skrz Desku, 500 mA, 200 VDC, 10 W

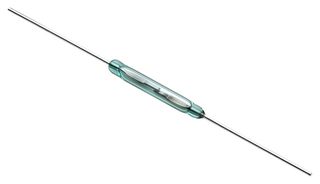

Obrázky mají pouze ilustrativní charakter. Prosím projděte si popis produktu.
VýrobceLITTELFUSE
Č. dílu výrobceMATE-12B-17-23
Objednací kód4336005
Produktová ŘadaMATE-12B Series
Technický list
997 Skladem
Potřebujete další?
Dodání do 1 až 2 pracovních dnů
Objednávky do 17:00, standardní doručení
| Množství | |
|---|---|
| 1+ | 32.102 Kč |
| 10+ | 28.090 Kč |
| 25+ | 26.585 Kč |
| 50+ | 25.582 Kč |
| 100+ | 24.353 Kč |
Cena za:Každý
Minimálně: 1
Více: 1
32.10 Kč (bez DPH)
Přidat č. dílu / poznámku k řádku
Přidáno do potvrzení objednávky, faktury a expedice pouze pro tuto objednávku.
Toto číslo bude přidáno do kolonky Potvrzení objednávky, Faktury, Zásilky, Webového potvrzovacího emailu a Produktového štítku.
Informace o produktu
VýrobceLITTELFUSE
Č. dílu výrobceMATE-12B-17-23
Objednací kód4336005
Produktová ŘadaMATE-12B Series
Technický list
Produktová ŘadaMATE-12B Series
Konfigurace KontaktůSPST-NO
Montáž SpínačeSkrz Desku
Proud Kontaktů Max500mA
Spínací Napětí Max200VDC
Spínací Výkon Max10W
Rezistence Kontaktů Max0.1ohm
Provozní AT, Min17AT
Provozní AT, Max23AT
SVHCNo SVHC (14-Jun-2023)
Přehled produktu
MATE-12B-17-23 is a MATE-12B series, reed switch. It is a sub-miniature, normally open switch with a diameter of (0.500" x 0.071") glass envelope, capable of switching 200Vdc at 10W. It has high insulation resistance of 10¹² ohms minimum and low contact resistance of less than 100 milli-Ohms. It saves PCB space and reduce overall weight for compact size and light weight end products. It is used in applications such as reed relay particularly for ATE application that requires long life, limit switching, appliance applications that require long life and high reliability switch.
- Prolong operating life cycles, hermitically sealed
- Miniature normally open switch, cULus recognition, release time is 0.2ms maximum
- Extending end product operating life and reliability, ideal for automatic test equipment (ATE)
- Suitable for various operating environment/application, environment friendly
- A (SPST-NO) contact form, (body: glass, leads: tin-plated nickel iron) material
- Ampere-turns range from 17 to 23AT, operate time is 0.6ms maximum
- Contact rating is 10VA/Watt maximum at (normally open)
- Resonant frequency is 6250Hz typical
- Switching voltage is 200Vdc maximum, switching current is 0.5Adc maximum
- Operating temperature range from -40°C to +125°C
Technické specifikace
Produktová Řada
MATE-12B Series
Montáž Spínače
Skrz Desku
Spínací Napětí Max
200VDC
Rezistence Kontaktů Max
0.1ohm
Provozní AT, Max
23AT
Konfigurace Kontaktů
SPST-NO
Proud Kontaktů Max
500mA
Spínací Výkon Max
10W
Provozní AT, Min
17AT
SVHC
No SVHC (14-Jun-2023)
Technické dokumenty (1)
Legislativa a životní prostředí
Země původu:
Country in which last significant manufacturing process was carried outZemě původu:Philippines
Country in which last significant manufacturing process was carried out
Country in which last significant manufacturing process was carried outZemě původu:Philippines
Country in which last significant manufacturing process was carried out
Tarif č.:85365080
US ECCN:EAR99
EU ECCN:NLR
Vyhovuje směrnici RoHS:Ano
RoHS
Vyhovuje směrnici RoHS o ftalátech:Ano
RoHS
SVHC:No SVHC (14-Jun-2023)
Stáhnout osvědčení o shodě
Osvědčení o shodě
Hmotnost (kg):.000132
