MC144032B6WCB-BNMLW
Grafický LCD, 144 x 32, Bílá na Modré, 3 V až 5 V, Paralelní, Čínská BIG5, Transmisivní

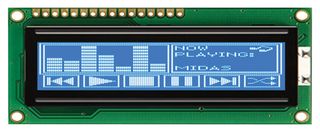

Obrázky mají pouze ilustrativní charakter. Prosím projděte si popis produktu.
VýrobceMIDAS DISPLAYS
Č. dílu výrobceMC144032B6WCB-BNMLW
Objednací kód2063225
Produktová ŘadaMC144032B6WC
Technický list
K dispozici pro objednání
Obvyklá doba realizace výrobce Počet týdnů: 18
Upozorněte mě při naskladnění
| Množství | |
|---|---|
| 1+ | 616.717 Kč |
| 5+ | 567.310 Kč |
| 10+ | 506.616 Kč |
| 50+ | 472.758 Kč |
| 100+ | 463.228 Kč |
Cena za:Každý
Minimálně: 1
Více: 1
616.72 Kč (bez DPH)
Přidat č. dílu / poznámku k řádku
Přidáno do potvrzení objednávky, faktury a expedice pouze pro tuto objednávku.
Toto číslo bude přidáno do kolonky Potvrzení objednávky, Faktury, Zásilky, Webového potvrzovacího emailu a Produktového štítku.
Informace o produktu
VýrobceMIDAS DISPLAYS
Č. dílu výrobceMC144032B6WCB-BNMLW
Objednací kód2063225
Produktová ŘadaMC144032B6WC
Technický list
Rozlišení144 x 32
Vzhled DisplejeBílá na Modré
Logické Napětí3 V až 5 V
Druh RozhraníParalelní
Sada FontůČínská BIG5
Mód DisplejeTransmisivní
Druh LCD DisplejeBSTN
Velikost Modulu80mm x 36mm
Provozní Teplota Min-20°C
Provozní Teplota Max70°C
Konstrukce DisplejeCOB
Barva PodsvíceníBílá LED
Produktová ŘadaMC144032B6WC
SVHCNo SVHC (27-Jun-2024)
Přehled produktu
- Grafický LCD modul
- Rozlišení 144x32 bodů (144 x 32)
- STN materiál v negativním režimu (BSTN)
- Vzhled - bílé tečky na modrém pozadí
- Transmisivní technologie, pro vnitřní aplikace
- Konstrukce čip na desce (COB) pro snadnou montáž a připojení
- Integrovaný ST7920 Kontrolér se standardním paralelním rozhraním
- Kontrolér nabízí integrované „BIG 5" fonty pro anglické/japonské/čínské znaky
- 5 V napájení logiky, plus zabudovaný generátor negativního napětí
- 1/32 zobrazení cyklu
- Bílé LED podsvícení, přes piny A, K
- Preferovaný úhel zobrazení - 6 hodin
- Široký rozsah provozní teploty -20 až +70°C
- 16-Pólové SIL připojení skrz desku (horní, levé) s roztečí 2,54 mm
- Stejné rozměry jako průmyslově standardní 16 x 2 alfanumerický LCD modul
- Celkové rozměry - 80,0 x 36,0 x 13,2 mm
- Zobrazovací oblast - 66,0 x 16,0 mm
- Velikost bodu - 0,38 x 0,38 mm
Výstrahy
Poptávka na trhu po tomto produktu způsobila prodloužení dodacích lhůt. Dodací lhůty se mohou měnit. Na produkt se nevztahují slevy.
Technické specifikace
Rozlišení
144 x 32
Logické Napětí
3 V až 5 V
Sada Fontů
Čínská BIG5
Druh LCD Displeje
BSTN
Provozní Teplota Min
-20°C
Konstrukce Displeje
COB
Produktová Řada
MC144032B6WC
Vzhled Displeje
Bílá na Modré
Druh Rozhraní
Paralelní
Mód Displeje
Transmisivní
Velikost Modulu
80mm x 36mm
Provozní Teplota Max
70°C
Barva Podsvícení
Bílá LED
SVHC
No SVHC (27-Jun-2024)
Technické dokumenty (1)
Legislativa a životní prostředí
Země původu:
Country in which last significant manufacturing process was carried outZemě původu:Taiwan
Country in which last significant manufacturing process was carried out
Country in which last significant manufacturing process was carried outZemě původu:Taiwan
Country in which last significant manufacturing process was carried out
Tarif č.:85312095
US ECCN:EAR99
EU ECCN:NLR
Vyhovuje směrnici RoHS:Ano
RoHS
Vyhovuje směrnici RoHS o ftalátech:Ano
RoHS
SVHC:No SVHC (27-Jun-2024)
Stáhnout osvědčení o shodě
Osvědčení o shodě
Hmotnost (kg):.045
