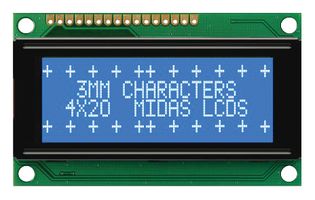

MC42004A6W-BNMLW
Alfanumerický LCD, 20 x 4, Bílá na Modré, 5 V, Paralelní, Anglická, Japonská, Transmisivní
Obrázky mají pouze ilustrativní charakter. Prosím projděte si popis produktu.
VýrobceMIDAS DISPLAYS
Č. dílu výrobceMC42004A6W-BNMLW
Objednací kód2063162
Produktová ŘadaMC42004A6W
Technický list
Již se nevyrábí
Informace o produktu
VýrobceMIDAS DISPLAYS
Č. dílu výrobceMC42004A6W-BNMLW
Objednací kód2063162
Produktová ŘadaMC42004A6W
Technický list
Velikost Znaku4mm
Provozní Teplota Min-20°C
Provozní Teplota Max70°C
Produktová ŘadaMC42004A6W
Alternativy pro MC42004A6W-BNMLW
Nalezen 1 produkt
Přehled produktu
- Alfanumerický / znakový LCD modul
- 4 řádky 20 znaků - 4 x 20 může být také uvedeno jako 20 x 4
- Negativní režim STN materiálu (také označeno jako BSTN)
- Vzhled - bílé znaky na modrém pozadí
- Transmisivní technologie, převážně pro použití uvnitř místností
- Konstrukce čip na desce (COB) pro snadnou montáž
- Integrovaný kontrolér SPLC780 nebo ekvivalent (HD44780 derivát)
- Anglická/Japonská znaková sada
- 5V napájení logiky, standard paralelně rozhraní
- Cyklus zobrazení 1/16, Budící bias 1/5
- Bílé LED podsvícení
- Preferovaný úhel zobrazení - 6 hodin
- Široký rozsah provozní teploty -20 až +70 °C
- 16 cest. SIL (horní pravé) připojení skrz desku, 2.54mm rozteč
- Celkové max rozlišení - 77.0 x 47.0 x 14.5mm
- Zobrazovací oblast - 60.0 x 22.0mm
- 4mm znaky (skutečné rozměry 2.30 x 4.03mm)
Technické specifikace
Velikost Znaku
4mm
Provozní Teplota Max
70°C
Provozní Teplota Min
-20°C
Produktová Řada
MC42004A6W
Technické dokumenty (2)
Legislativa a životní prostředí
Země původu:
Country in which last significant manufacturing process was carried outZemě původu:China
Country in which last significant manufacturing process was carried out
Country in which last significant manufacturing process was carried outZemě původu:China
Country in which last significant manufacturing process was carried out
Tarif č.:85312095
US ECCN:EAR99
EU ECCN:NLR
Vyhovuje směrnici RoHS:Ano
RoHS
Vyhovuje směrnici RoHS o ftalátech:Bude posouzeno
Stáhnout osvědčení o shodě
Osvědčení o shodě
Hmotnost (kg):.04
