                                                                                                1. Domů
                                                                                                2. Polovodiče - Diskrétní
                                                                                                3. Inteligentní Napájecí Moduly
                                                                                                Vytisknout stránku

                                                                                                FSB50550BS

                                                                                                Inteligentní Napájecí Modul (IPM), MOSFET, 500 V, 7 A, 1500 Vrms, SPM5Q-023, SPM5

                                                                                                Date/Lot Code

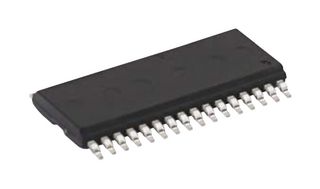

                                                                                                ONSEMI FSB50550BS
                                                                                                Obrázky mají pouze ilustrativní charakter. Prosím projděte si popis produktu.
                                                                                                VýrobceONSEMI
                                                                                                Č. dílu výrobceFSB50550BS
                                                                                                Objednací kód2748790
                                                                                                Produktová ŘadaMotion SPM 5 Series
                                                                                                Technický list

                                                                                                Data Sheet

                                                                                                Zobrazit všechny technické dokumenty
                                                                                                Možnosti balení
                                                                                                325 Skladem

                                                                                                Potřebujete další?

                                                                                                Dodání do 1 až 2 pracovních dnů
                                                                                                Objednávky do 17:00, standardní doručení
                                                                                                Množství
                                                                                                1+204.904 Kč
                                                                                                5+172.801 Kč
                                                                                                10+140.448 Kč
                                                                                                50+115.619 Kč
                                                                                                100+90.539 Kč
                                                                                                250+88.783 Kč
                                                                                                Cena za:Každý (Dodáváno na Stříhané Pásce)
                                                                                                Minimálně: 1
                                                                                                Více: 1
                                                                                                204.90 Kč (bez DPH)
                                                                                                Přidat č. dílu / poznámku k řádku
                                                                                                Přidáno do potvrzení objednávky, faktury a expedice pouze pro tuto objednávku.
                                                                                                Toto číslo bude přidáno do kolonky Potvrzení objednávky, Faktury, Zásilky, Webového potvrzovacího emailu a Produktového štítku.

                                                                                                Informace o produktu

                                                                                                VýrobceONSEMI
                                                                                                Č. dílu výrobceFSB50550BS
                                                                                                Objednací kód2748790
                                                                                                Produktová ŘadaMotion SPM 5 Series
                                                                                                Technický list

                                                                                                Data Sheet

                                                                                                Napájecí Zařízení IPMMOSFET
                                                                                                Jmenovité Napětí (Vces / Vdss)500V
                                                                                                Proudová Zatížitelnost (Ic / Id)7A
                                                                                                Izolační Napětí1500Vrms
                                                                                                Druh Pouzdra IPMSPM5Q-023
                                                                                                IPM SérieSPM5
                                                                                                Produktová ŘadaMotion SPM 5 Series
                                                                                                SVHCLead (27-Jun-2024)

                                                                                                Přehled produktu

                                                                                                The FSB50550BS is an advanced motion SPM 5 module in SPM5Q-023 package. It provides a fully featured, high performance inverter output stage for AC Induction, BLDC and PMSM motors. This module integrates optimized gate drive of the built-in MOSFETs (FRFET technology) to minimize EMI and losses while also providing multiple on-module protection features including undervoltage lockouts and thermal monitoring. The built-in high speed HVIC requires only a single supply voltage and translates incoming logic level gate inputs to high voltage, high current drive signals required to properly drive module's internal MOSFETs. Separate open source MOSFET terminals are available for each phase to support widest variety of control algorithms. It has control supply voltage from 13.5V to 16.5V (applied between VDD & COM), 300V typical, 400V maximum supply voltage (applied between P & N). Typical applications include 3-phase inverter driver for small power AC motor drives.

                                                                                                • UL1557 certified (file number E209204), built-in bootstrap diodes simplify PCB layout
                                                                                                • PWM switching frequency of 15KHz (Tj ≤ 150°C)
                                                                                                • 500V FRFET MOSFET 3-phase inverter with gate drivers and protection
                                                                                                • High side bias voltage range from 13.5V to 16.5V (applied between VB and VS)
                                                                                                • Separate open source pins from low side MOSFETs for three phase current sensing
                                                                                                • Active-high interface, works with 3.3V / 5V logic, schmitt-trigger input
                                                                                                • Optimized for low electromagnetic interference
                                                                                                • HVIC temperature sensing built-in for temperature monitoring
                                                                                                • HVIC for gate driving and undervoltage protection
                                                                                                • 1500Vrms/min isolation rating, 1µs blanking time for preventing arm-short

                                                                                                Technické specifikace

                                                                                                Napájecí Zařízení IPM

                                                                                                MOSFET

                                                                                                Proudová Zatížitelnost (Ic / Id)

                                                                                                7A

                                                                                                Druh Pouzdra IPM

                                                                                                SPM5Q-023

                                                                                                Produktová Řada

                                                                                                Motion SPM 5 Series

                                                                                                Jmenovité Napětí (Vces / Vdss)

                                                                                                500V

                                                                                                Izolační Napětí

                                                                                                1500Vrms

                                                                                                IPM Série

                                                                                                SPM5

                                                                                                SVHC

                                                                                                Lead (27-Jun-2024)

                                                                                                Technické dokumenty (2)

                                                                                                Technical Data Sheet EN

                                                                                                Product Change Notice EN

                                                                                                Legislativa a životní prostředí

                                                                                                Země původu:
                                                                                                Country in which last significant manufacturing process was carried outZemě původu:
                                                                                                China
                                                                                                Country in which last significant manufacturing process was carried out
                                                                                                Tarif č.:85415100
                                                                                                US ECCN:EAR99
                                                                                                EU ECCN:NLR
                                                                                                Vyhovuje směrnici RoHS:Y-Ex

                                                                                                RoHS

                                                                                                Vyhovuje směrnici RoHS o ftalátech:Ano

                                                                                                RoHS

                                                                                                SVHC:Lead (27-Jun-2024)
                                                                                                Stáhnout osvědčení o shodě

                                                                                                Osvědčení o shodě

                                                                                                Hmotnost (kg):.002
                                                                                                Sledovatelnost produktů

                                                                                                Date/Lot Code
