NCN26010XMNTXG
Ethernet MAC Kontrolér, IEEE 802.3, 10 Mbps, PHY SPI Rozhraní, 3,3 V, QFN-32

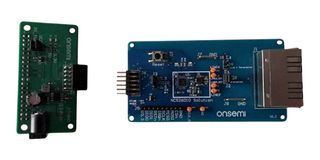

Obrázky mají pouze ilustrativní charakter. Prosím projděte si popis produktu.
3 496 Skladem
Potřebujete další?
Dodání do 1 až 2 pracovních dnů
Objednávky do 17:00, standardní doručení
| Množství | |
|---|---|
| 10+ | 120.133 Kč |
| 25+ | 104.584 Kč |
| 50+ | 96.307 Kč |
| 100+ | 80.005 Kč |
| 250+ | 72.230 Kč |
| 500+ | 68.719 Kč |
Cena za:Každý (Dodáváno na Stříhané Pásce)
Minimálně: 10
Více: 1
1 321.33 Kč (bez DPH)
K tomuto produktu bude naúčtován poplatek za převíjení ve výši 120.00 Kč
Přidat č. dílu / poznámku k řádku
Přidáno do potvrzení objednávky, faktury a expedice pouze pro tuto objednávku.
Toto číslo bude přidáno do kolonky Potvrzení objednávky, Faktury, Zásilky, Webového potvrzovacího emailu a Produktového štítku.
Informace o produktu
VýrobceONSEMI
Č. dílu výrobceNCN26010XMNTXG
Objednací kód4036809RL
Technický list
Druh ZařízeníMAC & PHY Ethernetový Kontrolér
Rychlost Dat10Mbps
Podtyp PoužitíMAC/PHY Kontrolér pro 10BASE-T1S Průmyslový Ethernet
Podporované StandardyIEEE 802.3cg
Druh EthernetuIEEE 802.3cg
Napájecí Napětí Min2.97V
Napájecí Napětí Max3.63V
Druh Pouzdra IO KontroléruQFN
Pouzdro IOQFN
Druh Rozhraní IOSPI
Počet Pinů32Pinů
Montáž IOPovrchová Montáž
Provozní Teplota Min-40°C
Provozní Teplota Max125°C
Kvalifikace-
Produktová Řada-
Specifikace Automobilového Standardu-
SVHCNo SVHC (27-Jun-2024)
Přehled produktu
NCN26010XMNTXG is a 10 Mb/s industrial Ethernet MAC + PHY IC controller in a 32 pin QFN package. The NCN26010 device is an IEEE 802.3cg compliant Ethernet transceiver including a Media Access Controller (MAC), a PLCA Reconciliation Sublayer (RS) and a 10BASE−T1S PHY designed for industrial multi−drop Ethernet. It provides all physical layer functions needed to transmit and receive data over a single unshielded twisted pair. NCN26010 communicates to host MCUs via the Open Alliance MACPHY SPI protocol.
- 10BASE−T1S – IEEE 802.3cg compliant
- 3.3V supply voltage
- Two configurable digital outputs that can drive low current LEDs
- Integrated MAC and 10BASE−T1S PHY
- Open alliance compatible SPI interface for exchanging configuration and data frames to host
- Supports IEEE802.3 CSMA/CD collision detection
- PLCA through local configuration for collision−free operation on a shared medium (multi drop)
- Enhanced noise immunity mode, allowing communication at noise levels exceeding IEEE 802.3cg
- Supports <gt/>8 nodes over <gt/>25 m UTP cable, support for bootstrap in isolated mode
- Fast start-up: <lt/>100ms
Technické specifikace
Druh Zařízení
MAC & PHY Ethernetový Kontrolér
Podtyp Použití
MAC/PHY Kontrolér pro 10BASE-T1S Průmyslový Ethernet
Druh Ethernetu
IEEE 802.3cg
Napájecí Napětí Max
3.63V
Pouzdro IO
QFN
Počet Pinů
32Pinů
Provozní Teplota Min
-40°C
Kvalifikace
-
Specifikace Automobilového Standardu
-
Rychlost Dat
10Mbps
Podporované Standardy
IEEE 802.3cg
Napájecí Napětí Min
2.97V
Druh Pouzdra IO Kontroléru
QFN
Druh Rozhraní IO
SPI
Montáž IO
Povrchová Montáž
Provozní Teplota Max
125°C
Produktová Řada
-
SVHC
No SVHC (27-Jun-2024)
Technické dokumenty (1)
Legislativa a životní prostředí
Země původu:
Country in which last significant manufacturing process was carried outZemě původu:China
Country in which last significant manufacturing process was carried out
Country in which last significant manufacturing process was carried outZemě původu:China
Country in which last significant manufacturing process was carried out
Tarif č.:85423190
US ECCN:EAR99
EU ECCN:NLR
Vyhovuje směrnici RoHS:Ano
RoHS
Vyhovuje směrnici RoHS o ftalátech:Ano
RoHS
SVHC:No SVHC (27-Jun-2024)
Stáhnout osvědčení o shodě
Osvědčení o shodě
Hmotnost (kg):.000742
Sledovatelnost produktů
