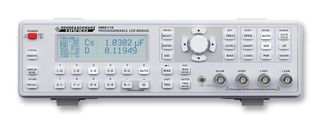

R&S HM8118

HM8118 od Rohde & Schwarz je LCR můstek/měřič. Umožňuje nejen měření frekvence, proměnného měření napětí 0.10VRMS až 1.50VRMS, ale také funkce biasu pro napětí 0 až 5 V a jmenovitý proud 0 až 200 mA. Multislope technologie převodu a sofistikovaná tvorba měřících signálů umožňují stabilní měření kondenzátorů až po 1 femto-Farad. Umožňuje měření ne-ideálních charakteristik skutečných komponent. Po stisknutí tlačítka měří Rs sériového ekvivalentního obvodu nebo Rp paralelního ekvivalentního obvodu kondenzátoru nebo induktoru. Mimo charakterizace pasivních komponent, jako L, C a R může HM8118 určit specifické parametry transformátorů, nejen s pevnými frekvencemi 50 Hz/60 Hz a 100 Hz/120 Hz, ale také v plném rozsahu 20 Hz až 200 KHz. Všechna nastavení a měření mohou být řízena ručně z čelního panelu, ale také přes zabudované, galvanicky izolované dvojí rozhraní (USB a RS232).

• Měřící funkce jsou L, C, R, Z, X, Y, G, B, D, Q, Θ, ∆, M, N
• Až 12 měření za sekundu
• Základní přesnost 0,05 %
• Rozsah testovacích frekvencí od 20 Hz do 200 KHz
• Paralelní a sériový režim
• Binovací rozhraní HO118 (volitelné) pro automatické třídění komponent
• Interní programovatelné napětí a proudový bias
• Měření parametrů transformátoru
• Bias externího kondenzátoru až 40 V
• Galvanicky izolované USB/RS-232 dvojí rozhraní

Obsah

HM8118.02 LCR můstek, linkový kabel, tištěný provozní manuál, HZ184 4-terminálový Kelvin testovací kabel a HZ188 4-terminálový testovací sestava SMD komponent.

Poznámky

Dále také nabízíme kalibrační služby pro tento produkt (pouze Evropa). Navštivte naši stránku o službě kalibrace a zjistěte, jaké jsou dostupné možnosti.
