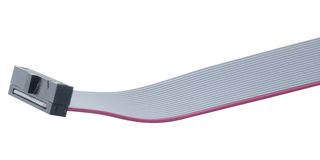

FFSD-10-D-06.00-01-N

FFSD série od Samtec jsou 0.050" (1.27mm) Tiger Eye™ ploché IDC sestavy zásuvek páskového kabelu. Tyto ploché Tiger Eye™ IDC zásuvky kabelových systémů nabízí obzvláště nízkoprofilový design s víceprstým, BeCu systémem kontaktů pro vysokou spolehlivost a aplikace s mnoha cykly. Volitelná odolná kabelová vývodka je k dispozici pro mnohem robustnější připojení v drsných prostředích, stejně jako mnoho různých vyhazovačů a krytých headerů pro propojení. FFSD série se připojuje k FTS 0.050" mikro nízkoprofilovým terminálům, FTSH 0.050" mikro svorkovnicím, EHF 0.050" krytým IDC vyhazovacím headerům, SHF 0.050" krytým svorkovnicím a ESHF 0.050" krytým headerům. Tyto jsou k dispozici v mnoha různých sestavených délkách a s mnoha možnostmi zapojení jako reverse wiring (RW), middle reverse (M), daisy chains (D), reverse (R), outside reverse (O) a strain relief (SR).

• Všechny společné piny v počtu od 3 do 25
• UL E111594 kvalifikováno
• Jednokoncové a dvoukoncové možnosti
• Polarizace drážkou (možnost drážky není k dispozici s -04 polohou)
• Izolační materiál je PBT, 30AWG vodič
• 10µ" Au povlak přes 50µ" Ni na kontaktu, Sn povlak přes 50µ" Ni na ploše
• Jmenovitý proud je 2,3 A na pin (1 napájený pin v řadě) (FFSD/FTSH)
• Možná velikost vodiče je 0.016" (0.41mm) SQ, odpor kontaktů je 15mohm
• Rozsah provozní teploty od -40 °C do +105 °C
