BAT54JFILM
Malá Signálová Schottkyho Dioda, Samostatná, 40 V, 300 mA, 400 mV, 1.25 A, 150 °C

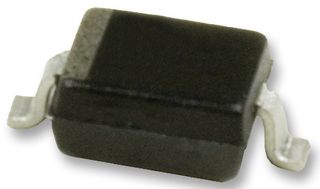

Obrázky mají pouze ilustrativní charakter. Prosím projděte si popis produktu.
VýrobceSTMICROELECTRONICS
Č. dílu výrobceBAT54JFILM
Objednací kód9801502RL
Produktová ŘadaBAT54 Series
Technický list
858 413 Skladem
Potřebujete další?
Dodání do 1 až 2 pracovních dnů
Objednávky do 17:00, standardní doručení
| Množství | |
|---|---|
| 500+ | 1.427 Kč |
| 1000+ | 1.342 Kč |
| 5000+ | 0.725 Kč |
Cena za:Každý (Dodáváno na Stříhané Pásce)
Minimálně: 500
Více: 5
833.50 Kč (bez DPH)
K tomuto produktu bude naúčtován poplatek za převíjení ve výši 120.00 Kč
Přidat č. dílu / poznámku k řádku
Přidáno do potvrzení objednávky, faktury a expedice pouze pro tuto objednávku.
Toto číslo bude přidáno do kolonky Potvrzení objednávky, Faktury, Zásilky, Webového potvrzovacího emailu a Produktového štítku.
Informace o produktu
VýrobceSTMICROELECTRONICS
Č. dílu výrobceBAT54JFILM
Objednací kód9801502RL
Produktová ŘadaBAT54 Series
Technický list
Konfigurace DiodySamostatná
Opakované Špičkové Reverzní Napětí40V
Průměrný Proud v Propustném Směru300mA
Max Napětí v Propustném Směru400mV
Přívalovalový Proud v Propustném Směru1.25A
Provozní Teplota Max150°C
Druh Pouzdra DiodySOD-323
Počet Pinů2Pinů
Doba Obnovení ze Závěrného Směru5ns
Upevnění DiodyPovrchová Montáž
Produktová ŘadaBAT54 Series
Kvalifikace-
SVHCNo SVHC (21-Jan-2025)
Přehled produktu
BAT54 série od STMicroelectronics jsou povrchově montované, rychle spínající diody se Schottkyho bariérou. Nabízí zanedbatelné ztráty spínáním a nízkou kapacitu, konfigurovány s jednou, společnou anodou, společnou katodou, v sérii, paralelně a v protisměrné konfiguraci.
- Dostupné v SOD-23, SOD-323, SOD-523, SOT-23, SOT-323 či SOT-666 standardních pouzdrech
- Špičkový opakované reverzní napětí 40V
- Neopakovaný špičkový přívalový proud v propustném směru jsou 1 A při tp 10ms
- Provozní teplotní rozsah přechodu od -40 °C do 150°C
- Doba obnovy ze závěrného stavu jsou 5ns
- Napětí v propustném směru 900 mV při IF 100mA
Technické specifikace
Konfigurace Diody
Samostatná
Průměrný Proud v Propustném Směru
300mA
Přívalovalový Proud v Propustném Směru
1.25A
Druh Pouzdra Diody
SOD-323
Doba Obnovení ze Závěrného Směru
5ns
Produktová Řada
BAT54 Series
SVHC
No SVHC (21-Jan-2025)
Opakované Špičkové Reverzní Napětí
40V
Max Napětí v Propustném Směru
400mV
Provozní Teplota Max
150°C
Počet Pinů
2Pinů
Upevnění Diody
Povrchová Montáž
Kvalifikace
-
