P0037

P0037 je DE0 vývojová a výuková deska, obsahující Altera Cyclone III 3C16 FPGA, DE0 deska je navržena pro použití studenty. Je vhodná pro širokou řadu cvičení v kurzech digitální logiky a organizace počítačů, od jednoduchých úloh, které představují základní koncepty až po vyspělé designy. Pro umožnění maximální flexibility pro uživatele jsou všechny připojení vytvořeny pomocí Cyclone III FPGA zařízení. Uživatel tedy může konfigurovat FPGA pro implementaci jakéhokoliv designu systému. DE0 deska je dodávána s předprogramovaným konfiguračním bit streamem pro předvedení některých funkcí desky. Tento bit stream také umožňuje uživatelům rychlý přehled, zda deska pracuje správně. Funkce řídícího panelu umožňuje uživatelům přistupovat z hostitelského počítače k různým komponentám na desce. Hostitelský počítač komunikuje s deskou pomocí USB připojení. Tato funkce může být použita pro ověření funkčnosti komponent na desce, nebo použita jako debug nástroj při vývoji RTL kódu.

• Cyclone III EP3C16F484C6 FPGA s EPCS4 4Mbit sériovým konfiguračním zařízením
• USB Blaster (na desce) pro programování a uživatelské ovládání API
• Video výstup (VGA 4bit DAC)
• PS/2 port myši nebo klávesnice
• Rozšiřovací headery (dva 40 pin headery)
• 8MB SDRAM, 4MB flash
• Slot SD paměťové karty
• Čtyři 7-segmentové displeje

Obsah

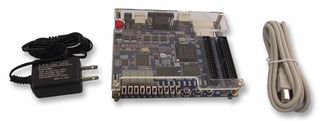

Deska, USB kabel, čirý plastový kryt pro desku, 7,5 V DC nástěnný napájecí zdroj, CD.

Výstrahy

Poptávka na trhu po tomto produktu způsobila prodloužení dodacích lhůt. Dodací lhůty se mohou měnit. Na produkt se nevztahují slevy.
