WDBR2-100RKT
Rezistor Skrz Desku, 100 ohm, WDBR Series, 2 kW, ± 10%, 2.5 kV

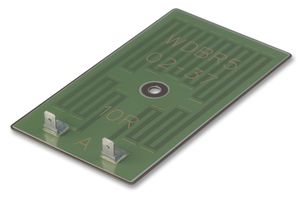

Obrázky mají pouze ilustrativní charakter. Prosím projděte si popis produktu.
VýrobceTT ELECTRONICS / WELWYN
Č. dílu výrobceWDBR2-100RKT
Objednací kód1292600
Produktová ŘadaWDBR Series
Technický list
607 Skladem
Potřebujete další?
Dodání do 1 až 2 pracovních dnů
Objednávky do 17:00, standardní doručení
| Množství | |
|---|---|
| 1+ | 1 437.335 Kč |
| 5+ | 1 156.940 Kč |
| 10+ | 1 003.451 Kč |
| 20+ | 876.797 Kč |
| 40+ | 808.579 Kč |
| 80+ | 724.310 Kč |
Cena za:Každý
Minimálně: 1
Více: 1
1 437.34 Kč (bez DPH)
Přidat č. dílu / poznámku k řádku
Přidáno do potvrzení objednávky, faktury a expedice pouze pro tuto objednávku.
Toto číslo bude přidáno do kolonky Potvrzení objednávky, Faktury, Zásilky, Webového potvrzovacího emailu a Produktového štítku.
Informace o produktu
VýrobceTT ELECTRONICS / WELWYN
Č. dílu výrobceWDBR2-100RKT
Objednací kód1292600
Produktová ŘadaWDBR Series
Technický list
Odpor100ohm
Produktová ŘadaWDBR Series
Výkon2kW
Tolerance Rezistence± 10%
Druh Pouzdra Rezistoru-
Jmenovité Napětí2.5kV
Technologie RezistoruTlustý Film
Teplotní Koeficient+500ppm/°C až +600ppm/°C
Typ Rezistoru-
Průměr Produktu-
Délka Produktu61mm
Šířka Produktu40.6mm
Provozní Teplota Min-55°C
Provozní Teplota Max200°C
Kvalifikace-
SVHCNo SVHC (21-Jan-2025)
Přehled produktu
Welwyn WDBR2 Série jsou ultra nízkoprofilové výkonové rezistory s tlustým filmem. Tyto rezistory jsou upevnitelné na jeden chladič a ideální pro obvody dynamické brzdy, omezení přívalového proudu a tlumící obvody. Terminály rezistoru jsou k dispozici s možností pájecí plošky, volných vývodů nebo natláčecích konektorů. WDBR2 Série má nízkou indukčnost a vysokou izolaci i po bezpečnostním jištění po přetížení.
- Rozsah hodnoty odporu od 12, 15, 20, 22, 25, 47, 50, 100 a 150 ohm
- ±10 % tolerance
- Pulzní jmenovitý výkon 2 kW
- Jmenovitý výkon na chladiči je 200 W
- Provozní teplota (prvek) 365 °C
- Teplotní koeficient je rezistor (TCR) v rozsahu od +500 do 600ppm/°C
- Vysoce Výkonný Rezistor
Technické specifikace
Odpor
100ohm
Výkon
2kW
Druh Pouzdra Rezistoru
-
Technologie Rezistoru
Tlustý Film
Typ Rezistoru
-
Délka Produktu
61mm
Provozní Teplota Min
-55°C
Kvalifikace
-
Produktová Řada
WDBR Series
Tolerance Rezistence
± 10%
Jmenovité Napětí
2.5kV
Teplotní Koeficient
+500ppm/°C až +600ppm/°C
Průměr Produktu
-
Šířka Produktu
40.6mm
Provozní Teplota Max
200°C
SVHC
No SVHC (21-Jan-2025)
Technické dokumenty (2)
Související produkty
Nalezené produkty: 3
Legislativa a životní prostředí
Země původu:
Country in which last significant manufacturing process was carried outZemě původu:Great Britain
Country in which last significant manufacturing process was carried out
Country in which last significant manufacturing process was carried outZemě původu:Great Britain
Country in which last significant manufacturing process was carried out
Tarif č.:85332900
US ECCN:EAR99
EU ECCN:NLR
Vyhovuje směrnici RoHS:Ano
RoHS
Vyhovuje směrnici RoHS o ftalátech:Ano
RoHS
SVHC:No SVHC (21-Jan-2025)
Stáhnout osvědčení o shodě
Osvědčení o shodě
Hmotnost (kg):.02
