VýrobceALCOSWITCH - TE CONNECTIVITY
Č. dílu výrobceEDS08SGRNTR04Q
Objednací kód2792732
Produktová ŘadaEDS Series
Alternativní označení5-2319848-0
Technický list
1 088 Skladem
Potřebujete další?
EXPRESNÍ doručení do 1–2 pracovních dnů
Objednejte před 17:00
Standardní doručení ZDARMA
pro objednávky za 0.00 Kč a více
Přesné dodací lhůty budou vypočteny u pokladny
Množství | |
---|---|
1+ | 46.147 Kč |
10+ | 38.372 Kč |
25+ | 36.617 Kč |
50+ | 32.353 Kč |
100+ | 30.848 Kč |
Cena za:Každý
Minimálně: 1
Více: 1
46.15 Kč (bez DPH)
Přidat č. dílu / poznámku k řádku
Přidáno do potvrzení objednávky, faktury a expedice pouze pro tuto objednávku.
Toto číslo bude přidáno do kolonky Potvrzení objednávky, Faktury, Zásilky, Webového potvrzovacího emailu a Produktového štítku.
Informace o produktu
VýrobceALCOSWITCH - TE CONNECTIVITY
Č. dílu výrobceEDS08SGRNTR04Q
Objednací kód2792732
Produktová ŘadaEDS Series
Alternativní označení5-2319848-0
Technický list
Počet Obvodů8Obvodů
Druh Aktuátoru SpínačeTahový
Montáž SpínačePovrchová Montáž
Konfigurace KontaktůSPST
Kontaktní Napětí DC Max24V
Proud Kontaktů DC Max25mA
Produktová ŘadaEDS Series
Druh SpínačeDIP Nezatavený
SVHCTo Be Advised
Přehled produktu

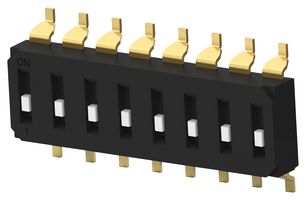

EDS08SGRNTR04Q od Alcoswitch - TE Connectivity je 8-pólový, koncově stohovatelný DIP spínač se zapuštěným aktuátorem. Koncově stohovatelné design šetří místem na DPS a umožňuje větší počty pólů bez obětování 2,54 mm rozteče osy. Dostupné s pozlacením kontaktů, které umožňuje vysokou spolehlivost a odolnost proti korozi. Typické aplikace zahrnují spojení řídící desky, protipožární a bezpečnostní systémy, termostaty, výtahy/eskalátory a telekomunikační zařízení.
- PA(vysokoteplotní nylon) báze a kryt, UL-94V0 třída hořlavosti, SPST konfigurace
- SMT křídlové terminály
- LCP aktuátor, pozlacené kontakty ze slitiny mědi
- Pozlacený terminál ze slitiny mosazi
- Zatížitelnost kontaktů je 100 mA při 50VDC (nespínací), 25 mA při 24VDC (spínací)
- Počáteční odpor kontaktů max je 100mohm při 2VDC, 10 mA
- Minimální izolační odpor je 100Mohm při 500VDC
- Dielektrická pevnost je 500VAC(50 Hz či 60 Hz), odolnost je 2000 cyklů, kapacita je 5pF max při 1 MHz
- Rozsah provozní teploty od -20 °C do 85 °C
Technické specifikace
Počet Obvodů
8Obvodů
Montáž Spínače
Povrchová Montáž
Kontaktní Napětí DC Max
24V
Produktová Řada
EDS Series
SVHC
To Be Advised
Druh Aktuátoru Spínače
Tahový
Konfigurace Kontaktů
SPST
Proud Kontaktů DC Max
25mA
Druh Spínače
DIP Nezatavený
Technické dokumenty (1)
Legislativa a životní prostředí
Země původu:
Country in which last significant manufacturing process was carried outZemě původu:China
Country in which last significant manufacturing process was carried out
Country in which last significant manufacturing process was carried outZemě původu:China
Country in which last significant manufacturing process was carried out
Tarif č.:85365019
US ECCN:EAR99
EU ECCN:NLR
Vyhovuje směrnici RoHS:Ano
RoHS
Vyhovuje směrnici RoHS o ftalátech:Ano
RoHS
SVHC:To Be Advised
Stáhnout osvědčení o shodě
Osvědčení o shodě
Hmotnost (kg):.0003
