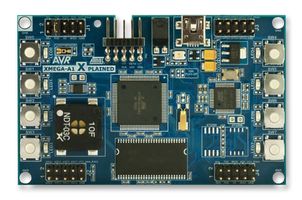

ATAVRXPLAIN

ATAVRXPLAIN od Microchip je AVR Xplain sada, která obsahuje kompletní hardware pro zkoušení vysoce přesných, analogových funkcí zařízení AVR a předvedení, jak je připojit k externím pamětem. Tato sada zahrnuje 8 MB SDRAM a 8 MB datové Flash, připojené k ATxmega128A1, osm tlačítek a osm LED pro uživatelskou interakci. USB rozhraní pro komunikační bránu mezi ATxmega128A1 USB COM portu a napájecím zdrojem. ADC může být použito pro odečet teplotního senzoru a potenciometru, a DAC může být pro tvorbu zvuku z mono reproduktoru. Ovladače pro ATxmega128A1 periferální moduly jsou k dispozici v sekci XMEGA aplikační poznámky.

• Snadný k použití
• Zahrnuje AD a DAC
• Externí paměti zahrnují 8 MB SDRAM, 8 MB datová flash
• Uživatelská interakce pomocí 8 tlačítek a 8 LED
• Rozhraní USB
• Osm tlačítek pro práci s mikrokontrolérem
• Osm LED pro zobrazení stavových informací
• Kontrolér desky, který směruje data z ATxmega128A1 UART do PC přes USB
• Programujte kit přes bootloader nebo Atmel programátor
• Rozšiřte desku s Explained top moduly

Aplikace

Embedded Design & Vývoj, Bezpečnost, Spořební Elektronika, Audio, Zobrazování, Video & Vize, Průmyslový, Osvětlení, Měření, Přenosné Zařízení

Výstrahy

Nenapájejte tuto desku bez jumperu připojeného vedle USB konektoru nebo osazeného ampérmetru. V opačném případě by mohlo být zařízení poškozeno kvůli napájení přes I/O piny.

Poznámky

Záruka pouze 90 Dní. Po uplynutí záruky je potřeba řešit vrácení přes společnost Microchip.
