RPM3.3-3.0-CT
Neizolovaný POL DC/DC Převodník, ITE, Modul, 1 Výstup, 9.9 W, 3.3 V, 3 A

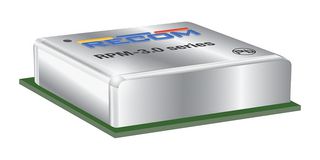

Obrázky mají pouze ilustrativní charakter. Prosím projděte si popis produktu.
VýrobceRECOM POWER
Č. dílu výrobceRPM3.3-3.0-CT
Objednací kód3977368
Produktová ŘadaRPM-3.0 Series
Technický list
29 Skladem
Potřebujete další?
Dodání do 1 až 2 pracovních dnů
Objednávky do 17:00, standardní doručení
| Množství | |
|---|---|
| 1+ | 174.808 Kč |
| 5+ | 154.994 Kč |
| 10+ | 150.229 Kč |
| 20+ | 145.464 Kč |
| 50+ | 140.699 Kč |
Cena za:Každý
Minimálně: 1
Více: 1
174.81 Kč (bez DPH)
Přidat č. dílu / poznámku k řádku
Přidáno do potvrzení objednávky, faktury a expedice pouze pro tuto objednávku.
Toto číslo bude přidáno do kolonky Potvrzení objednávky, Faktury, Zásilky, Webového potvrzovacího emailu a Produktového štítku.
Informace o produktu
VýrobceRECOM POWER
Č. dílu výrobceRPM3.3-3.0-CT
Objednací kód3977368
Produktová ŘadaRPM-3.0 Series
Technický list
Schválení Napájecího ZdrojeITE
Druh DC / DC MěničeModul
Počet Výstupů1 Výstup
Výstupní Výkon Max9.9W
Výstupní Napětí Nominální3.3V
Výstupní Proud Max3A
Druh Výstupu DC / DC MěničePevný, Nastavitelný
Montáž DC / DC MěničeZařízení pro Povrchovou Montáž
Vstupní Napětí DC Min3V
Vstupní Napětí DC Max17V
Hloubka12.19mm
Šířka12.19mm
Výška3.75mm
Produktová ŘadaRPM-3.0 Series
SVHCNo SVHC (21-Jan-2025)
Přehled produktu
RPM-3.0 series is a 3A single output non-isolated switching regulator power module with a full set of features including adjustable output, sequencing, soft-start control, on/off control and power good signals. The ultra-compact module has a profile of only 3.75mm, but with an efficiency of up to 97%, the device can operate at full load in ambient temperatures as high as +105°C without forced air cooling. The package is complete with 6-sided shielding for optimal EMC performance and excellent heat management.
- 3.3VDC output voltage, 3 to 17VDC input voltage
- High power density (L*W*H = 12.19mm x 12.19mm x 3.75mm)
- Wide operating temperature range from -40°C to 105°C at full load
- Thermally and EMI enhanced 25 pin LGA package
- Compact DOSA compatible footprint
- Low profile
- Internal operating frequency of 1.25MHz
- Designed to meet EN62368-1 standard
- Short circuit protection, overcurrent protection, overtemperature protection, undervoltage lockout
- Metal case, FR4 (UL94 V-0) PCB, copper with electrolytic nickel-gold solder pads
Technické specifikace
Schválení Napájecího Zdroje
ITE
Počet Výstupů
1 Výstup
Výstupní Napětí Nominální
3.3V
Druh Výstupu DC / DC Měniče
Pevný, Nastavitelný
Vstupní Napětí DC Min
3V
Hloubka
12.19mm
Výška
3.75mm
SVHC
No SVHC (21-Jan-2025)
Druh DC / DC Měniče
Modul
Výstupní Výkon Max
9.9W
Výstupní Proud Max
3A
Montáž DC / DC Měniče
Zařízení pro Povrchovou Montáž
Vstupní Napětí DC Max
17V
Šířka
12.19mm
Produktová Řada
RPM-3.0 Series
Technické dokumenty (1)
Legislativa a životní prostředí
Země původu:
Country in which last significant manufacturing process was carried outZemě původu:Slovak Republic
Country in which last significant manufacturing process was carried out
Country in which last significant manufacturing process was carried outZemě původu:Slovak Republic
Country in which last significant manufacturing process was carried out
Tarif č.:85044095
US ECCN:EAR99
EU ECCN:NLR
Vyhovuje směrnici RoHS:Ano
RoHS
Vyhovuje směrnici RoHS o ftalátech:Ano
RoHS
SVHC:No SVHC (21-Jan-2025)
Stáhnout osvědčení o shodě
Osvědčení o shodě
Hmotnost (kg):.0011
