                      P-NUCLEO-IHM03

                      Vývojová Sada, P-Nucleo Pack Řízení Motoru, STSPIN830 Budič Motoru

                      STMICROELECTRONICS P-NUCLEO-IHM03
                      Obrázky mají pouze ilustrativní charakter. Prosím projděte si popis produktu.
                      VýrobceSTMICROELECTRONICS
                      Č. dílu výrobceP-NUCLEO-IHM03
                      Objednací kód3126320
                      Technický list

                      Data Sheet

                      Zobrazit všechny technické dokumenty
                      K dispozici pro objednání
                      Dodávky začínají od 12. 9. 2025.

                      Upozorněte mě při naskladnění

                      Množství
                      1+1 678.604 Kč
                      Cena za:Každý
                      Minimálně: 1
                      Více: 1
                      1 678.60 Kč (bez DPH)
                      Přidat č. dílu / poznámku k řádku
                      Přidáno do potvrzení objednávky, faktury a expedice pouze pro tuto objednávku.
                      Toto číslo bude přidáno do kolonky Potvrzení objednávky, Faktury, Zásilky, Webového potvrzovacího emailu a Produktového štítku.

                      Informace o produktu

                      VýrobceSTMICROELECTRONICS
                      Č. dílu výrobceP-NUCLEO-IHM03
                      Objednací kód3126320
                      Technický list

                      Data Sheet

                      Výrobce ČipuSTMicroelectronics
                      Číslo Křemíkového JádraSTM32G431RB, STSPIN830
                      Druh Použití SadySpráva Napájení - Řízení Motoru
                      Podtyp Použití3 Fázový BLDC & PMSM Motor
                      Architektura JádraARM
                      Podarchitektura JádraCortex-M4
                      Název Rodiny PolovodičeSTM32
                      Složení SadyZkuš. Sada X-NUCLEO-IHM16M1/NUCLEO-G431RB Desky, Bezkartáčový Motor Gimbalu GBM2804H-100T, DC Nap Zdroj
                      Produktová Řada-
                      SVHCNo SVHC (21-Jan-2025)

                      Přehled produktu

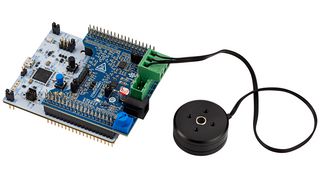

                      STM32 motor control pack using the FOC algorithm for three-phase, low voltage and low current motor evaluation. This platform provides a motor control solution for three-phase, low voltage and low current DC brushless or PMSM motors. It is based on the STSPIN830 driver and on the STM32G431RB MCU. The STSPIN830 is a compact and versatile FOC ready driver for a three-phase motor in a very small 4 x 4mm QFN package, it integrates both the control logic and a fully protected low-RDSon triple-half-bridge power stage. The X-NUCLEO-IHM16M1 board is fully configurable and ready to support different closed-loop control, FOC or 6-step based on sensorless or sensor mode. It is compatible with three shunts or single shunt for current-sense measurement. The NUCLEO-G431RB board provides an affordable and flexible way for users to try out new concepts and build prototypes with STM32G4 microcontroller. It does not require any separate probe as it integrates the STLINK-V3E debugger and programmer.

                      • Three-phase driver board for BLDC/PMSM motors based on STSPIN830
                      • Nominal operating voltage range from 7VDC to 45VDC
                      • Output current up to 1.5A rms
                      • Overcurrent, short circuit and interlocking protections
                      • Hall effect based sensors or encoder input connector
                      • Gimbal motor GBM2804H-100T with maximum DC voltage of 14.8V
                      • Maximum rotational speed of 2180 rpm, maximum torque of 0.981N·m
                      • Input voltage range from 100VAC to 240VAC
                      • Frequency range from 50Hz to 60Hz

                      Obsah

                      XNUCLEO-IHM16M1 board, NUCLEO-G431RB board, Brushless gimbal motor (GBM2804H-100T), DC power supply.

                      Technické specifikace

                      Výrobce Čipu

                      STMicroelectronics

                      Druh Použití Sady

                      Správa Napájení - Řízení Motoru

                      Architektura Jádra

                      ARM

                      Název Rodiny Polovodiče

                      STM32

                      Produktová Řada

                      -

                      Číslo Křemíkového Jádra

                      STM32G431RB, STSPIN830

                      Podtyp Použití

                      3 Fázový BLDC & PMSM Motor

                      Podarchitektura Jádra

                      Cortex-M4

                      Složení Sady

                      Zkuš. Sada X-NUCLEO-IHM16M1/NUCLEO-G431RB Desky, Bezkartáčový Motor Gimbalu GBM2804H-100T, DC Nap Zdroj

                      SVHC

                      No SVHC (21-Jan-2025)

                      Technické dokumenty (2)

                      Product Change Notice EN

                      Technical Data Sheet EN

                      Legislativa a životní prostředí

                      Země původu:
                      Country in which last significant manufacturing process was carried outZemě původu:
                      China
                      Country in which last significant manufacturing process was carried out
                      Tarif č.:84733020
                      US ECCN:3A991.a.2
                      EU ECCN:NLR
                      Vyhovuje směrnici RoHS:Ano

                      RoHS

                      Vyhovuje směrnici RoHS o ftalátech:Ano

                      RoHS

                      SVHC:No SVHC (21-Jan-2025)
                      Stáhnout osvědčení o shodě

                      Osvědčení o shodě

                      Hmotnost (kg):.05285
