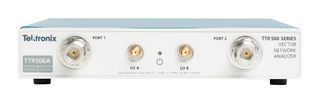

TTR506A

TTR506A od Tektronix je TTR500 série 100 KHz až 6 GHz USB vektorových síťových analyzátorů. Tektronix TTR506A 2-portový, 2-cestný vektorový síťový analyzátor je přelomové zařízení s neporovnatelnou kombinací měřícího výkonu a pohodlí. TTR500 nabízí špičkovou cenu a výkon s více než 122dB dynamickým rozsahem a méně než 0.008dB RMS stopový šum, jeho výkon je podobný drahým, konvenčním stolním VNA. Má dostatečně malé rozměry pro umístění do aktovky. Typické aplikace zahrnují přizpůsobení a ladění antén, design RF složky, ověření a výuka.

• Plné 2-portové 2-cestné měření S-parametru (S11, S21, S12, S22) v různých formátech
• Kompletní schopnost vektorové síťové analýzy s Tektronix VectorVu-PC softwarem
• Zabudované biasové T, dostupné na obou portech pro biasování aktivních zařízení
• Aplikační programovací rozhraní (API) pro Microsoft Windows prostředí a LabView ovladač
• Robustní SCPI příkazové rozhraní pro optimalizaci migrace kódu
• Podpora Touchstone souborů (import/export) pro použití s automatizačními simulačními nástroji pro elektronický design
• Offline simulační režimy pro analýzu souborů S-parametrů při odpojení od přístroje
• Výstupní výkon -50dBm až +7dBm, <lt/>lt<gt/> 0.008dB RMS stopový šum
• Rozměry jsou délka 11,25“ x šířka 8,125“ x hloubka 1,75“, váha je 3.5lbs (1.59Kg)
• Integruje RF schopnosti do ASIC pro vyšší spolehlivost
• Spotřeba 13 Wattů znamená, že není potřeba žádného hlučného ventilátoru a nízkou spotřebu energie
• Patentovaný DSP pro zlepšení dynamického rozsahu
• Standardní záruka 3 roky

Poznámky

Dále nabízíme kalibrační služby pro tento produkt. Vyberte si ze Standardní Certifikační Služby nebo mezinárodně uznávané UKAS akreditované kalibrace. Navštivte stránku o službě kalibrace pro více detailů.
