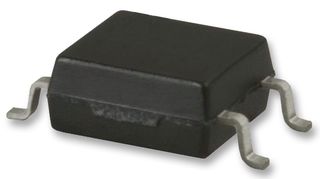

LH1546ADF
MOSFET Relé, 350 V, 120 mA, 35 ohm, SPST-NO
Obrázky mají pouze ilustrativní charakter. Prosím projděte si popis produktu.
3 984 Skladem
Potřebujete další?
EXPRESNÍ doručení do 1–2 pracovních dnů
Objednejte před 17:00
Standardní doručení ZDARMA
pro objednávky za 0.00 Kč a více
Přesné dodací lhůty budou vypočteny u pokladny
| Množství | |
|---|---|
| 1+ | 47.652 Kč |
| 10+ | 41.633 Kč |
| 25+ | 37.871 Kč |
| 50+ | 34.109 Kč |
| 100+ | 33.356 Kč |
Cena za:Každý
Minimálně: 1
Více: 1
47.65 Kč (bez DPH)
poznámku k řádku
Přidáno do potvrzení objednávky, faktury a expedice pouze pro tuto objednávku.
Toto číslo bude přidáno do kolonky Potvrzení objednávky, Faktury, Zásilky, Webového potvrzovacího emailu a Produktového štítku.
Informace o produktu
VýrobceVISHAY
Č. dílu výrobceLH1546ADF
Objednací kód2103650
Produktová ŘadaLH1546 Series
Technický list
Spínání KontaktuSPST-NO (1 Form A)
Konfigurace KontaktůSPST-NO
Druh ZátěžeAC / DC
Napětí Zátěže Max350V
Proud Zátěže120mA
Typ Pouzdra MOSFET reléSMD-4
Montáž ReléPovrchová Montáž
Proud v Propustném Směru If10mA
Terminály ReléGull Wing
Rezistence po Zapnutí Max35ohm
Izolační Napětí5.3kV
I/O Kapacita Typ.1pF
Max Svodový Proud při Vypnutí500nA
Produktová ŘadaLH1546 Series
SVHCNo SVHC (07-Nov-2024)
Přehled produktu
The LH1546ADF is a Solid State Relay with SPST-NO contact and surface-mount terminals. This 1-form-A relay is constructed using a GaAs LED for actuation control and an integrated monolithic die for the switch output. The die, fabricated in a high-voltage dielectrically isolated BCDMOS technology, is comprised of a photodiode array, switch control circuitry and MOSFET switches. It employs current-limiting circuitry which meets lightning surge testing as per ANSI/TIA-968-B and other regulatory voltage surge requirements when overvoltage protection is provided.
- Current limit protection
- High surge capability
- Clean bounce-free switching
- Low power consumption
- High reliability monolithic detector
- 550mW Power dissipation
- 3ms Turn-on/off maximum time
- -40 to 85°C Ambient temperature range
Technické specifikace
Spínání Kontaktu
SPST-NO (1 Form A)
Druh Zátěže
AC / DC
Proud Zátěže
120mA
Montáž Relé
Povrchová Montáž
Terminály Relé
Gull Wing
Izolační Napětí
5.3kV
Max Svodový Proud při Vypnutí
500nA
SVHC
No SVHC (07-Nov-2024)
Konfigurace Kontaktů
SPST-NO
Napětí Zátěže Max
350V
Typ Pouzdra MOSFET relé
SMD-4
Proud v Propustném Směru If
10mA
Rezistence po Zapnutí Max
35ohm
I/O Kapacita Typ.
1pF
Produktová Řada
LH1546 Series
Technické dokumenty (2)
Alternativy pro LH1546ADF
Nalezené produkty: 3
Legislativa a životní prostředí
Země původu:
Country in which last significant manufacturing process was carried outZemě původu:Malaysia
Country in which last significant manufacturing process was carried out
Country in which last significant manufacturing process was carried outZemě původu:Malaysia
Country in which last significant manufacturing process was carried out
Tarif č.:85412900
US ECCN:EAR99
EU ECCN:NLR
Vyhovuje směrnici RoHS:Ano
RoHS
Vyhovuje směrnici RoHS o ftalátech:Ano
RoHS
SVHC:No SVHC (07-Nov-2024)
Stáhnout osvědčení o shodě
Osvědčení o shodě
Hmotnost (kg):.00046
